轴承的滚珠是怎么装进去的?

发布时间: 热度:
我们见过很多滚动轴承,但不一定了解它的生产过程。 人们常常好奇地问,滚动轴承中的钢球究竟是怎么安装的? 其实原理很简单。 今天我们就来了解一下。 我们先来了解一下最基本...
联系方式

我们见过很多滚动轴承,但不一定了解它的生产过程。 人们常常好奇地问,滚动轴承中的钢球究竟是怎么安装的? 其实原理很简单。 今天我们就来了解一下。

我们先来了解一下最基本的球轴承结构——

滚动轴承一般由套圈(内圈、外圈),滚珠、密封圈和保持架构成。


在轴承行业里,这种把钢珠放到内外圈中间这道工序叫做“装配”或者“合套”。 过程如下:




A、准备好内外圈,内圈靠一边放置

B、放入钢球

C、分球,用带小爪子的分球器将钢球均匀分开

D、安放保持架并将两片保持架铆和。


滚珠安装基本流程实际操作过程


把轴承的内外圈按图上的方法放在橡皮泥上,稍稍按进去点


把钢珠放进内圈与外圈的间隙中


像图上的排列好调整好位置。下面注意事项来了


钢珠对应的位置要在外圈的凹槽内,还有内圈的凹槽内(把内外圈按进橡皮泥,或者扯出来点,能调整到刚刚好的位置。


然后把内圈向钢珠的方向已过去,保证钢珠卡到凹槽内。

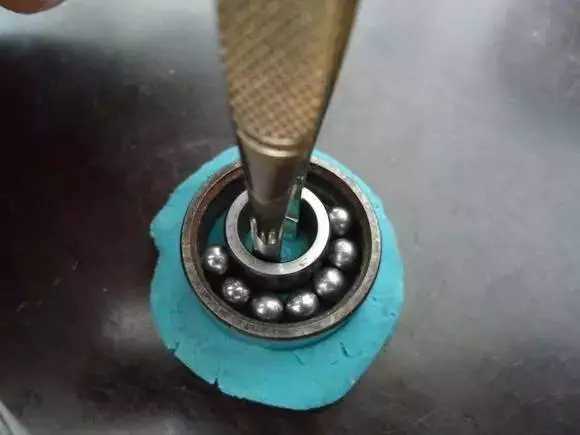

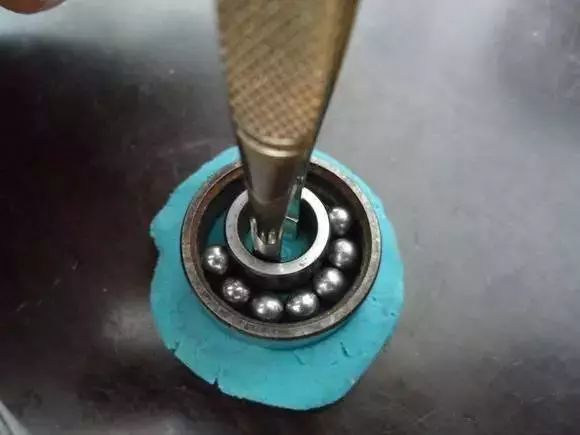

用镊子或者其他的棒状物体穿过内圈,同时向着钢珠的方向用力顶住钢珠。


把轴承立从橡皮泥上取出。





用手拿的时候注意,向有钢珠的方向用力顶住。不然很容易散架的。





接着用螺丝刀把钢珠的位置摆好。







这样很快就能装好了。

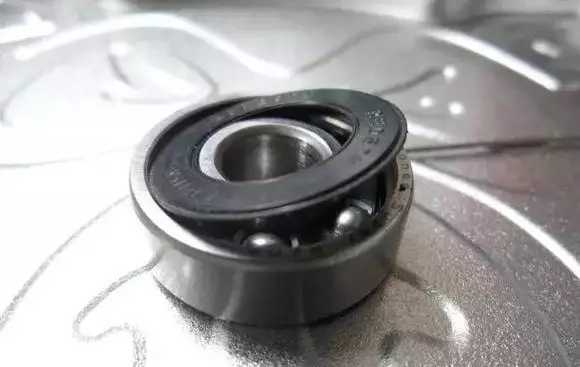

用一根细点的针,把钝的一头插入保持架与外圈的间隙中,直到可以顶到防尘盖。





然后用力顶开就好了。


是不是有种恍然大悟的感觉?另外在实际生产中还有满装的,一般是带有装球缺口的,用的比较少, 可以看到在一侧有装球缺口,钢球从那个缺口里填进去,不过这种轴承承受轴向载荷的能力比较小,用的也比较少。



下面是非常经典的轴承生产工艺流程:原材料——内外圈加工、钢球或滚子加工、保持架(冲压或实体)加工——轴承装配——轴承成品。看完你会对轴承的生产工艺有个全面的了解。

轴承生产工艺流程:

原材料——内、外圈加工、钢球或滚子加工、保持架(冲压或实体)加工——轴承装配——轴承成品。

轴承内外圈工艺流程:

棒材——下料——锻造——球化退火——车加工——热处理——磨加工——超精加工——零件终检——防锈入库。
球的加工过程:

棒料或线材冷冲(有的棒料冷冲后还需冲环带和退火)——挫削、粗磨、软磨或光球——热处理——硬磨——精磨——精研或研磨——终检分组——防锈、包装——入库〈待合套装配〉。

滚子的加工过程:

棒料车加工或线材冷镦后串环带及软磨——热处理——串软点——粗磨外径——粗磨端面——终磨端面——细磨外径——终磨外径——终检分组——防锈、包装——入库(待合套装配〉。

保持架的加工过程:

铸铜件——车内径、外径、端面、倒角——钻孔(或拉孔、镗孔)——去毛刺——酸洗——终检——防锈、包装——入库〈待合套装配〉。
