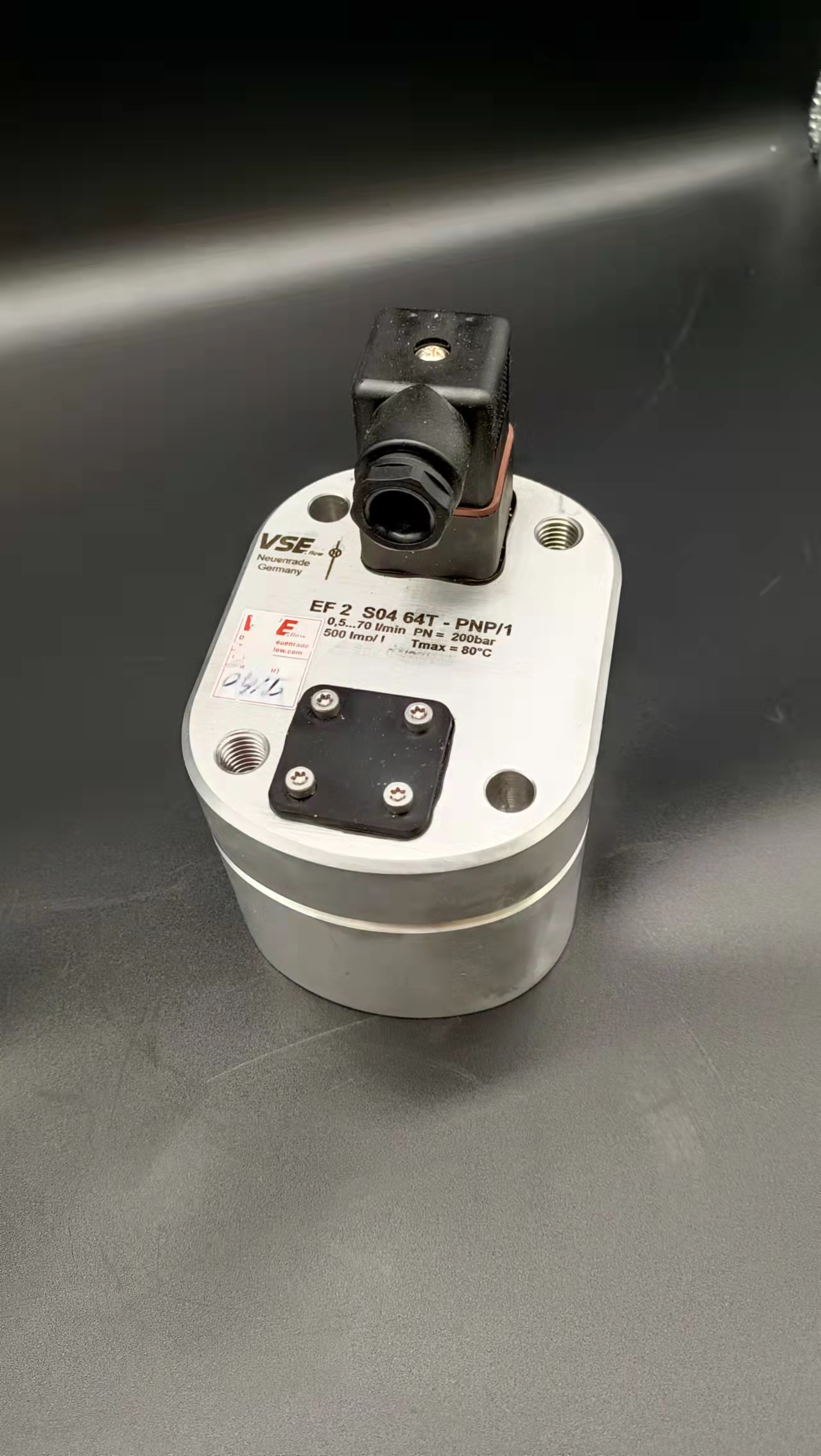

德国VSEVHM01-1流量计哪家好同时我们还经营：超声波流量计目前通常采用三种安装方式:W型，V型，Z型。根据不同的管径和流体特性来选择安装方式，通常W型适用于小管径(25～75mm)，V型适用于中管径(25～250mm)，Z型适用于大管径(250mm以上)，总之，为了提高测量的准确性和灵敏度，选择合适的安装方式，使得测量信号(即差值)与二次仪表相匹配。 为了保证仪表的测量准确度，应选择满足一定条件的场所定位:通常选择上游10D、下游5D以上直管段;上游30D内不能装泵、阀等扰动设备。1、零流量的检查 当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。同时零点也可通过菜单进行调整。2、仪表面板键盘操作 启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、最小速度、最大速度等。只有所有参数输入正确，仪表方可正确显示实际流量值3、流量计的定期校验 为了保证超声波流量计的准确度，我们进行定期的校验，通常我们采用更高精度的便携式流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。该操作简单方便，可有效提高计量的准确度。1)电磁流量计传感器内流体的流动方向必须与传感器上流动方向一致;2)必须保证电磁流量计传感器测量管内在所有时间始终充满被测流体，电磁流量计传感器不能在不满管和有可能出现空管情况下工作;3)电磁流量计传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少;4)测量双相流体时，应选择不易引起相分离的地方;5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方;6)要避免容易产生液体电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。 根据经典理论，电磁流量计传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。1.传感器设计 设计先进的传感器。涡街流量计传感器电容极板的基体在高度下成型。抗高压特性，使核心元件的内部结构提升。现代流场分析技术。对传感器的具体结构以及安装位置进一步改进，增强抗振性能，可以消除各个方向的干扰，搅动，使涡街在流动情况下的抗干扰能力，时域毛刺快乐，频城户外活动稳定。频带能自动跟踪，无须电位器或拨动开关调整频带和灵敏度，无零漂移，量程自由设定，真正实现现场免调试。2.先进性现场总线设计 采用全数字化现场总线的智能涡街流量计。目前，研究现场总线技术是智能仪表的焦点。可以考虑实际需求，增加HART总线接口，该模块采用抗干扰能力强，通信速率高，数据精确高的电路来完成传输数据，它真正RS .485总线通信的抗干扰能力强的特点，又具有输出信号为二线制4~20mA的工业标准，根据各自的通讯，完成HART协议数据协议层和应用层的设计，实现HART总线通信功能.3.先进的数字信号处理方法的设计 应用更先进的数字信号处理方法，能更好地解决干扰问题，提高测量精度，进一步提高的敏感信号与涡街信号在频谱的现场研究，当两种信号频率在研究同一频段且频率非常接近时，无法检测到这两种信号和消除噪声信号的作用，对涡街信号分析的干扰等。塑料则，吸收它分频特性好，会造成光纤精度高。同时，靠近涡街频率的微细滤网，将影响测量精度，还需要研究函数的选择、因此，瀑布幅频特性和中心频率的如何调整频率和采样点数确定，以及在软件编程中如何优化算法，使量少、内存占用量少和性能小，以保证体积小。实时性好和计算精度高等问题。研究强干扰噪声不为基础创建噪声的模板，考虑建立--种通用的模板，真正解决干扰下涡街信号和噪声的判别、分离及提取问题，在传感器条件一定的情况下，考虑利用信号处理技术扩大流量程比，提高小测量精度，全面深入研究流场噪声以及他们对涡街流量计信号影响等。金属管浮子流量计是由浮子、锥管、检测器等部件组成。浮子组件装有磁钢,其作用把是浮子的位移信号以磁信号的形式传输给检测器。检测器把这一检测到的信号再以电信号的形式远距离传输,并现场指示瞬时流量值。浮子流量计具有小流量值、范围度大、不用现场调试的特点。其结构简单、运动部件磨损小、使用寿命长、压力损失小、安装方便、维修量小、使用周期长、可远距离传输流量信号,与计算机连用可实现集中管理。 但也存在不足，如对于高黏度、大流量、以及两相以上流体不能测量。 金属管浮子流量计实现流量测量的理论基础是“定压将,变面积“原理。在流动的流体中放置一个轴线与流向平行的浮子,见图1. 金属管浮子流量计本体可以用两端法兰、螺纹或软管与测量管道连接。当流体自下而上流入锥管时,被浮子截流,这样在浮子上、下游之间产生压力差,浮子在压力差的作用下.上升,这时作用在浮子上的力有三个:流体对浮子的动压力、浮子在流体中的浮力和浮子自身的重力。只有当流体对浮子的动压力与浮子在流体中所受的浮力之和等于浮子的重力时，浮子就平稳地浮在某一位置上。 大量实验证明,在一定雷诺数的范围内，对于同一口径金属管浮子流量计,流体流速的大小与浮子的形状有关。对于给定的浮子流量计,浮子大小和形状已经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,浮子将作向上或向下的移动,相应位置的流动截面积也发生变化,流动截面积与浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时,以磁耦合的形式将位置传递到外部指示器,直到流速变成平衡时对应的速度,浮子就在新的位置上稳定。对于-台给定的浮子流量计,浮子在测量管中的位置与流体流经测量管的流量的大小成一--对应关系。
德国VSEVHM01-1流量计哪家好流量积算仪主要用于各种液体、蒸汽、天然气及其他气体的流量测量。由于流量积算仪功能多，使用非常复杂，使用时容易出现问题。一、设置中易出现的问题1．介质及介质状态的设置（1）错误地设置介质，例如，当介质为蒸汽时，设置为空气。（2）错误地设置介质状态，例如，当蒸汽状态为过热蒸汽时，设置为饱和蒸汽。2．流量信号输入的设置 一般为频率信号输入，也有模拟信号输入。容易出现的问题是输入错误的信号，如本应输入频率信号却输入了模拟信号，或本应输入模拟信号却输入了频率信号。3．温度、压力信号输入的设置 温度信号输入一般是模拟信号，可以设置为（4～20）mA电流信号、（0～l0）mA电流信号、（1～5）V电压信号、Pt100铂电阻信号。容易出现的问题是设置了错误的信号，如本应设置模拟信号却设置了频率信号，或本应设置铂电阻信号却设置了（4--20）mA电流信号。 压力信号输入一般是模拟信号，可以设置为（4--20）mA电流信号、（0～10）mA电流信号、（1～5）V电压信号。容易出现的问题是设置了错误的信号，如本应设置（1～5）V信号却设置了（4～20）mA电流信号。4．配套流量计的设置 通常可以设置为孔板流量计、涡街流量计、涡轮流量计。由于流量计原理不同，因此，在流量积算仪的流量计算中．不同类型的流量计有不同的算法，如果流量计选型错误，则流量计算必然出错。5．温压补偿的设置 应用在蒸汽介质流量计量时，需进行温压补偿。例如一台流量积算仪，当用于过热蒸汽时．需要同时进行温度补偿和压力补偿；当用于饱和蒸汽时，由于一一对应关系，只能对其中一个输入信号进行补偿，根据现场情况，只选择温度补偿或只选择压力补偿。如果应用在天然气介质流量计量中．需同时进行温度补偿和压力补偿。6．输入信号范围的设置 温度输入信号、压力输入信号、流量输入信号分别设置自己的测量范围，流量积算仪设置的流量测量范围、温度测量范围、压力测量范围应分别大于现场的流量范围、温度范围、压力范围。例如，设置最大流量1O00m3/h，但实际测量流量为2000m3／h，超过了积算仪中设置的流量测量范围，则流量计算出错。二、接线时易出现的问题 对于不同的输入信号．需要选择不同的接线端子。但在实际应用中，由于操作比较复杂，接线时容易出现错误。例如流量积算仪使用在饱和蒸汽下，流量积算仪内部设置为温度补偿，而在实际接线时将压力输入信号作为补偿信号接到流量积算仪，造成接线错误，从而造成流量计算错误。 综上所述．要正确使用流量积算仪，需要专业人员严格按照现场操作条件进行设置和接线，以保证流量积算仪的正确使用；同时，流量计量人员应按照用户要求.模拟流量积算仪现场使用条件进行流量积算仪的检测。作为一种用于测量流量的仪表，涡街流量计与流量积算仪表放在一起用就能对液体流量和总量进行测量，并且还能用于很多其他的行业，给其他领域也带来了一定的好处。 现如今，涡街流量计已被广泛应用到工业生产中，作用也越来越重要，如果在涡街流量计使用过程中反映出测量数据不准确，首先要做的就是判断是那个方面的不正确导致了流量的误差，下面，苏川仪表和大家一起探讨关于涡街流量计测量误差的原因分析：1、温度对测量的影响：温度对一般的流量计测量介质都会有影响，温度高低影响了介质的密度，粘度等等，这些都会让测量结果不准确，出现误差。 消除此影响一般是对K系数进行修正，目前一些厂家的流量计已对温度的影响在软件中进行固定温度修正和实时温度修正。2、选型方面的问题：实际选型应选择尽可能小的口径，以提高测量精度，例如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小。 涡街流量计实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大，工艺条件的变动只是临时的，可结合参数的重新整定以提高指示准确度。3、参数整定方向的原因：产品参数错误导致仪表指示有误。参数错误使得二次仪表满度频率计算错误，满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数。而资料上参数的不一致性又影响了参数的确定，通过重新标定结合相互比较确定了参数，解决了此类问题。 涡街流量计作为一种高精度的仪器，不仅仅是在制造和使用的过程中需要严格遵守其要求，在后期的保养中也必须特别注意才能不使流量计提前退休。德国VSEVHM01-1流量计哪家好1.根据各检定点每次检定时标准器测得的实际体积,通过测量标准器和流量计的温度、压力、压缩因子等参数.计算出各检定点每次检定时标准器换算到流量计的累积流量和各检定点每次检定时流量计显示的累积流量,计算流量计各检定点单次检定的相对示值误差.2.对于某种型号的电磁流量计,需要计算被检流量计各流量点单次检定的引用误差.3.当标准器显示为累积流量时,可根据各检定点每次检定时间,计算流量计各流量点单次检定的瞬时流量相对示值误差.4.使用质量法装置检定时,需测出液体的密度,并考虑密度的空气浮力影响，把电子秤显示的质量换算到实际体积.5.计算流量计各检定点的相对示值误差，取流量计高区和低区各检定点相对示值误差中最大值作为流量计的相对示值误差.6.对于某种型号电磁流量计,需要计算被检流量计各流量点单次检定的引用误差。取流量计各流量点的最大值为引用误差的误差。7.带有脉冲输出的流量计(如涡街流量计或涡轮流量计)检定后需计算各检定流量点的系数和Ｋ系数的相对示值误差.蒸汽流量测量从测量技术上分为两类:一类为过热蒸汽和高干度(干度x=0.9以上)的饱和蒸汽;另一类为低干度饱和蒸汽.前一类可以作为单相流体处理,而后一类则为两相流。由于目前所有的流量计只适用于单相流体,因此,低干度饱和蒸汽尚需进行深入研究。 常用的流量计有： 差压式流量计。该流量计目 前仍是测量蒸汽流量的主要仪表,为适应需要在技术上也有了新的发展.比如把节流装置. 差压变送器及三阀组组成一体式节流流量计，该流量计解决了差压信号管路易出故障的缺点.还有采用定值节流件,用标准喷嘴代替标准孔板,因为喷嘴和孔板相比较,喷嘴的流出系数稳定，不会因为边缘锐角变钝使流出系数发生变化,压损也比孔板低,一般在同样流量及值(孔板孔径与管道直径之比)时,压损为孔板的 30%～50%。 涡街流量计测量中温,即 200℃以下应用于蒸汽测量已趋于成熟,是目 前用于蒸汽测量的常规流量计.但是,应注意低干度介质将使其仪表系数偏离检测值而增大测量误差。 均速管流量计.分流旋翼式流量计一般在准确度要求不太高的内部管理分配上应用,主要是因为使用方便,价格便宜.通常适用于中小流量蒸汽的测量。 应变式新型靶式流量计,其结构由测量管.靶板.力传感器. 信号处理单元组成.力传感器为应变计式传感器,信号处理显示可以就地直读显示或输出标准信号.力传感器由筒式弹性体和力应变片组成,可以是内贴式和外贴式两种.当弹性体在力作用下发生形变时,它破坏了由力应变片组成的电桥的平衡,产生与流量成平方关系的电信号.其工作原理是在恒定截面直管段中设置—个与流束方向相垂直的靶板,流体沿靶板周围通过时,靶板受到推力的作用,推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内,流过流量计的流量与靶板受到的力成正比.靶板所受的力由力传感器检出。 靶板受力经力转换器转变成电流信号(4～20)mA或气压信号(20~100)kPa输出,输出信号与流量的关系可根据计算公式确定.这种应变式新型靶式流量计在蒸汽测量中具有比较优越的应用前景,适用于中小流量蒸汽的测量。 电磁流量计供电电压问题是最主要的问题，也是此次仪表更换的最大困难。电磁流量计A是DC24V供电回路，两线制;电磁流量计B是AC220V供电,四线制。将B表安装在现场就意味现场要接一条AC220V的供电线，电缆设计之初肯定留有一定的余量(参照SH30822019石油化工仪表供电设计规范余量要求)。但是AC220V供电设备在现场并不是很多,想找到一根备用的AC220V电源线或许不是那么容易。 经现场核实电磁流量计A的安装位置附近并没有AC220V供电设备，距离太远的设备如果现场重新配管施工AC220V电缆线路,因涉及动火作业或者挖掘作业,在投用装置里面有很大的风险，而且工期太久。所以AC220V电源通过备用电缆的想法走不通。进一步现场核查发现，电磁流量计A非直拉电缆，中间有接线箱，接线箱内有多部仪表通过一根16P本安电缆接至中控室，该16P本安电缆有6P备用线,其余10P电缆所接仪表为电磁流量计A和3台液位开关、6台阀位回讯。现考虑通过这根16P的电缆中的1P走AC220V电源。接线箱到仪表端重新敷设一根临时电源线约15m,16P电缆到现场机柜间,将AC220V的1P备用线从端子柜通过一对端子排重新引出，加接电源线接至电源柜。该方案可行性分析如下: 1)16P本安电缆中液位开关信号、阀位回讯信号都是通断的开关信号,抗干扰能力强。电磁流量计B最大功率为75W,电流不大,且AC220V的电压波形好，比较稳定,对DC24V负载造成串扰的影响考虑可以接受。 2)AC220V电源信号走原本安电缆路径.是不符合规范的。综合客观实际要求，只能最大限度地满足规范又要考虑现实情况。根据HG-T20512-2014仪表配管配线设计规范中7.1.3(见表3)和7.1.5(见表4)要求,可以知道仪表信号电缆与电力电缆平行敷设最小间距都是50mm。此处是该次故障处理没办法克服只能容缺的地方。 3)机柜间电缆布线,因是在投用盘柜施工，同一柜子仪表在线的同时进行布线接线，施工安全尤为重要。考虑采取充足准备，提前加工,尽量减少盘柜内动作，由有经验的接线员接线,禁止携带对讲机进入机柜间等措施。确保机柜间电缆布线接线安全。 综合分析，该方案的可行性可以接受。智能电磁流量计的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。电磁流量计设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便。 智能电磁流量计在试运行过程中会产生的问题，一般是由于安装的问题或选型的问题引起的，而在正常运行期间发生的问题一般是由于工作条件变化或出现新干扰源等问题引起的。所以在正常运行期间的问题一般都可以归结为仪表抗干扰能力的问题。下面小编就简单分析一下智能电磁流量计输出晃动的原因及解决办法：一、智能电磁流量计输出晃动大体上可归纳为这几点：1、流动本身是波动或脉动的，实质上不是电磁流量计的故障，仅如实反映流动状况；2、管道末充满液体或液体中含有气泡；3、外界杂散电流等电、磁干扰；4、液体物性方面（如液体电导率不均匀或含有较多变颗粒／纤维的浆液等）的原因；5、电极材料与液体匹配不妥。二、电磁流量计检查程序： 智能电磁流量计输出晃动的流程：先按流程图考急作初步调查和判断，然后再逐项细致检查和试排除故障。流程所列检查顺序的先后原则是：1、可经观察或询问了解无须作较大操作的在前，即先易后难；2、按过去现场检修经验，出现频度较高而今后可以出现概率较高者在前；3、检查本身的先后要求。若经初步调查确认足后几项故障原因，亦可提前作细致检查。 检查智能电磁流量计管内液体是否冲满，如没有充满，那么传感器处于水平安装位置或垂直安装流动的位置应特别注意，改换到能完全冲满的位置，如垂直安装流动的位置。实际应用中，磁翻板液位计如果出现消磁现象，就不能正常使用。那么，消磁原因是什么？如果磁翻板液位计出现消磁现象应如何处理呢？一、磁翻板液位计消磁的原因： 侧装式磁翻板液位计的磁浮子在使用过程中磁浮子会有消磁现象，从而导致磁翻板液位计失效。一般来讲，造成磁翻板液位计消磁的原因，主要有以下几点1、硬磁材料的剩磁小于耦合临界值。随着时间变化，受自身因素的影响随着时间的推移，硬磁材料的剩磁会出现小于耦合临界值的现象。 2、高性能硬磁材料有氢脆现象。 3、使用温度高于硬磁材料的居里温度。二、磁翻板液位计消磁的处理： 针对导致磁翻板液位计消磁的原因，通常需要做到以下几点，以应对磁翻板液位计的消磁现象。1、从设计方面看，要选用恰当的硬磁材料。比如在选用磁性材料时，应选用居里温度高于使用温度20%以上、能够保证五年后剩磁超过临界值的磁性材料。2、从生产方面看，加工磁浮子时应注意：a.在磁浮子内填充惰性气体（如氩气）。 b.在产品生产加工阶段，焊接（氩弧焊）时应注意采取降温措施，以避免磁浮子的磁性材料处的温度超过磁性材料的居里温度。3、从使用方面看，用户要做到以下几点： a.在订货时，选用恰当的型号，达到使用温度不超过磁翻板液位计的标称温度； b.在使用中，应对侧装式磁翻板液位计的使用情况（能否正常工作）进行随时观察，并注意记录介质的实际温度。1.Modbus通讯协议概述 Modbus协议是应用于金属管浮子流量计电子控制器上的一种通用协议。通过此协议，控制器相互之间控制器经由网络(例如以太网)和其他设备之间可以通信。它已经成为一通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控,减少了人力成本，提高了生产效率。 Modbus协议采用主从工作方式，允许一台主机和多台从机通信,每台从机地址由用户设定，地址范围为1~255。通信采用命令,应答方式，每一-种命:令帧都对应一-个应答帧。命令帧由主机发出，所有从机都将收到报文,但只有被寻址的从机才会响应命令,返回相应的应答帧。如果命令帧中寻址地址为0,则视为全局广播,所有从机把它当一条命令执行,不返回应答帧。 2.Modbus网络通讯传输模式 Modbus网络通讯可以设置为两种传输模式:ASCII模式或RTU(RenoteTeminalUnit)模式。笔者介绍的流量计采用的是RTU模式。RTU模式主要优点是:在同样的波特率下可比ASCII方式传送更多的数据。 RTU模式中字节的格式如下: 编码系统:8位二进制，十六进制0-9,A-F。 数据位:1个起始位;8个数据位;奇/偶校验时1个停止位,无奇偶校验时2个停止位。 错误校验区:循环冗余校验(CRC)。 开始和终止都需要至少35个字符时间的停顿间隔。 3.Modbus功能码 Modbus定义的功能代码范围为1~127,不同功能的设备往往只使用其中的一部分。在主机要求传输中,功能代码告诉从机要执行一一个什么动作。在从机响应传输中，如果从机发送的功能代码与主机发送的功能代码相同,则表明从机已执行所要求的功能;如果不同则表明从机没有执行所要求的功能，返回了一个错误信息。 金属管浮子流量计设计在通讯过程中用03H(读取内部寄存内容和10H（刷新多个寄存器内容）两个功能。
