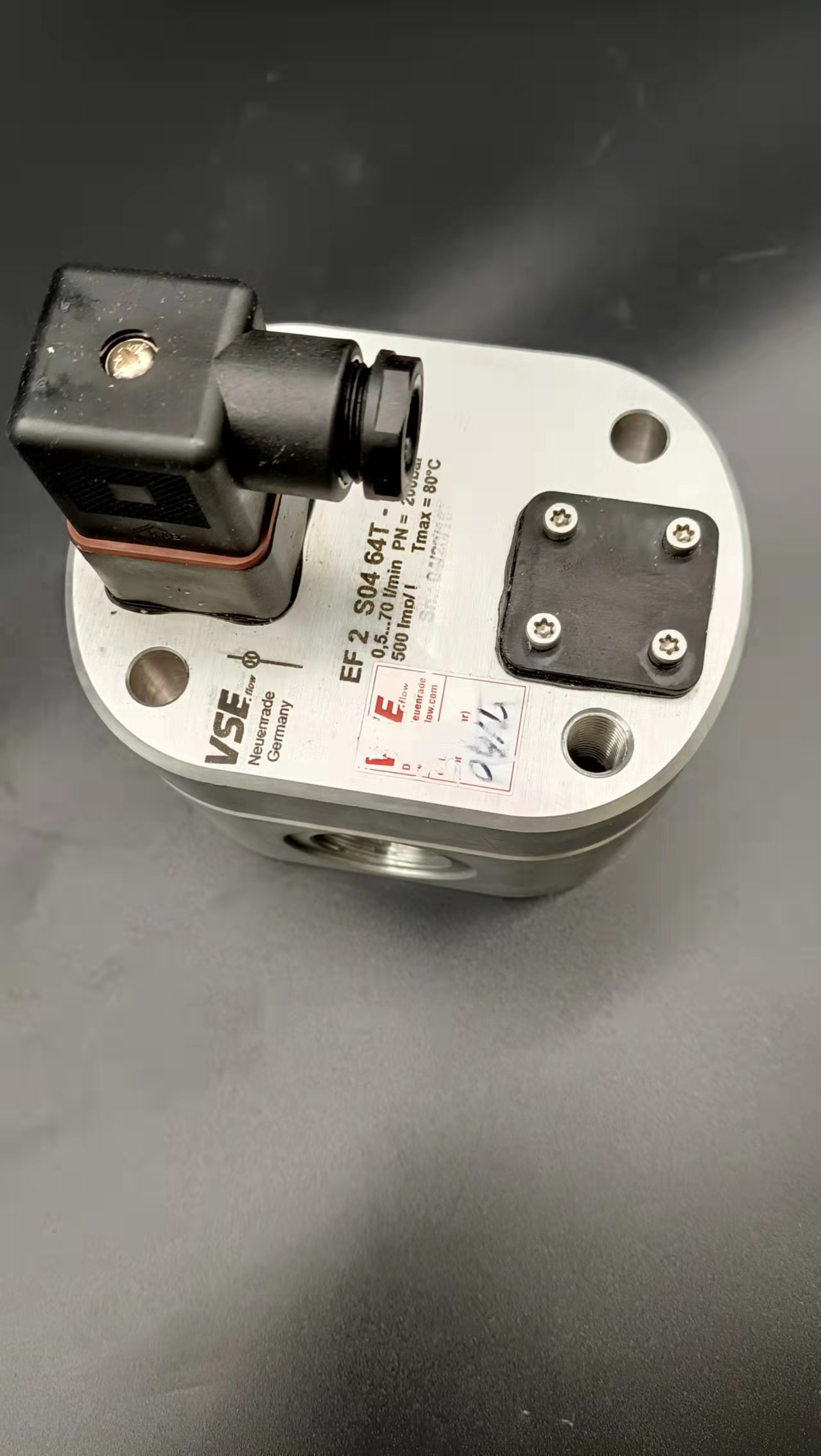

德国VSERS100-ER062P/X流量计联系同时我们还经营：1.被测介质电导率  电磁流量计测量的流体必须是导电的，一般只要电导率超过阈值，即使变化也不影响测量值，但低于阈值将会增大测量误差;通常要求液体电导率不小于5μS/cm，去离子水电导率不小于20μS/cm。2.被测介质温度  电磁流量计一般只能用于工艺介质温度不高于180℃的场合。选型时，要根据被测工艺介质的温度范围，选择测量管内衬材料及传感器线圈的漆包线的耐温等级。常用测量管衬里材料有聚四氟乙烯(PTFE)，适用温度范围-40~+180℃;氯丁橡胶(Neoprene)，适用温度<65℃;聚氨酯橡胶(Polyurethane),适用温度<65℃;3.当被测液体为酸、碱、盐等高腐蚀性介质时  因为电磁流量计仅测量管衬里和电极与被测介质接触，所以只要选好这两者的材质即可。耐酸、碱等强腐蚀性介质的衬里常选用聚四氟乙烯(PTFE)，耐磨损类如矿浆、结晶类介质的衬里可选用聚氨酯橡胶(Polyurethane)。对于电极材质的选，择，一般可查有关防腐蚀手册[2]，对于混酸等成份复杂的介质，应做挂片试验。4.当被测液体为脏污流(两相，浆液等)介质时(1)当介质含有固体颗粒时，水平安装易使下半部内衬及电极磨损严重，这时选用垂直安装较好;衬里要选用高耐磨性材料，如陶瓷或聚氨酯橡胶;电极则采取--些结构措施以防磨损漏液。(2)测量会在管壁附着和沉淀的物质的流体时，应注意电极的污染。可选用刮刀式、可更换式。管壁的附着则可用提高流速以起到自清洗作用，或采取比较方便易清洗管道的连接方法。(3)含有非磁性颗粒或纤维的固液两相流时，如浆液擦过电极表面会产生尖峰噪声，使信号不稳，可选用市电交流激磁或双频激磁仪表。5.工艺介质的流速  仪表口径是根据管道内平均流速而定的，通常选用与管道相同的口径或略小些。一般工业输水管道经济流速为1.5~3m/s,易粘附沉积结垢物质则提高到3~4m/'s或更高，矿浆等磨蚀性强的为2~3m/s。电磁流量计的液体流速范围可在1~10m/s之间选用。原理上，上限流速并没有限制，满度流量的流速下限一般为1m/s,有些产品为0.5m/s,低于此流速，从测量准确度出发应改用小管径，以异径管连接到管道。但加装异径管要注意压力损失的问题。图1为流量计口径、流速与流量关系的曲线图，计算仪表口径时可参照。6.大口径时电磁流量计的选择  电磁流量计按安装形式可分为管道式和探头式。一般优先选用管道式电磁流量计;当工艺管径较大且考虑设备费用时,或安装时不允许管道停流的情况下，可选用探头式电磁流量计(精度可达0.5级)。(1)探头式可装配球阀，可在管道不停流情况下拆、装，利于仪表的在线安装和维护。(2)探头插入深度只需很短，对管道阻力小。--般在直管段足够长时，采用平均流速点测量法，这种方法的测量精度基.本不受雷诺系数变化的影响，探头的插人深度仅为R=0.121D;当直管段较短时，一般采用中心流速点测量法，插入深度R=0.5D(其中D为管道直径)。7.工艺管道材质  若连接仪表的管道是(相对于被测介质)金属导电性的，不需要接电环，若是绝缘性的，则要用接地环，可用普通型，它的材质应与被测介质的腐蚀性相适应。若被测介质是磨损性的，则宜选用带颈接地环，以保护进、出口端的衬里，延长使用寿命。8.安装仪表的工艺管道段的敷设位置  电磁流量计的安装形式可分为三种:一体型、分离型和潜水分离型(IP68)。一般情况选用一体型，它将流量计的传感部分和转换部分(表头)装于一体，便于安装使用;当管道敷设的位置较高不便观察或安装在环境差的场合，可采用分离型，分离长度一般不超过30m;当传感器需要安装在井下、水下的被测现场管道上时，需要选用潜水分离型。1.空间电磁波干扰及改进　　电磁流量计用于测量实践的过程中,转换器与传感器间如果存在较长的电缆,同时周边有较强电磁干扰的情况存在,此时由于电缆的存在,干扰信号会被引入进去,最终会有共模干扰现象形成,导致流量计发生非线性、显著失真或大幅度晃动等诸多情况,测量的准确性也会因此大打折扣.面对此类误差引发的原因来看,可根据下述措施进行解决：(1)在电磁流量计安装中,需要深入分析周边环境,保证电磁流量计原理强磁场.(2)尽量将电缆长度控制在适宜范围内,并落实相关屏蔽措施,如将电缆传入接地钢管中,避免电源线与电缆传入同一根管.(3)选择与要求相符合的屏蔽电缆,同样能将电磁波构成的干扰有效降低.2.连接电缆问题及改进　　电磁流量计是通过特定电缆、转换器和传感器组成的系统,因此电缆长度、屏蔽层数、导体横截面积、绝缘情况及分布电容等都会对其测量结果构成影响,甚至还会对电磁流量计的正常运行产生干扰.所以,在安装电磁流量计时不但需要参照导体横截面积、屏蔽层数、待测液体电导率及分布电容等确定电缆长度,同时也要将电缆中间接头的情况规避,并妥善处理末端,保障能够实现良好连接.此外,也要保障所用电缆符合标准要求.3.测量管内存在着层及改进　　以电磁流量计应用对象为根据,其多以测量非清洁流体为主,倘若实际测量中有一定量沉淀物等物质存在于非清洁流体内部,电磁流量计的正常使用及测量也必然会遭受影响,如污染电磁流量计管道、电极表面,最终引发测量误差.面对此类误差引发原因,相关人员在日常工作中应当做好电磁流量计定期清洗工作,同时适当将流速提升.此外,在衬里材料的选择中,可选择聚四氯乙烯.4.电极选择、液体流速问题及改进　　电磁流量计实际应用中,其电极和内部材料会直接接触待测液体,所以在选择电极和衬里材料时,都应当以待测液体为根据合理进行.结合待测液体性质完成衬里材料特性的确定,并在实际测量中围绕测量温度展开严格控制,避免由于衬里材料选择不合理或温度控制力度不足而导致衬里材料受磨损或变形等情况,进而导致附着速度加快、增大测量误差发生率.针对此类情况,在应用电磁流量计时,在突出衬里材料选择针对性的同时,也需要合理选择电极,并妥善控制液体流速,保障处于合理范围.5.测量液体呈现不对称状态及改进　　应用电磁流量计测量相关液体的流量时,待测液体如果有不对称状态出现,必然会引起测量误差的情况.液体非对称状态通常在单一的漩涡流或沿管线轴线的直线流等两种流动组合方面得到表现.该情况下,管道截面的积分为液体体积流量.上游直管段如果存在不足,一般情况下可结合流量调节器调节流量,控制上下游一定范围内流量计内径与管道内径之间具备相同的数值,确保上游直管段充足.6.电极与励磁线圈对称性问题及改进　　在加工制造电磁流量计磁力线圈及电极时,有着严格对称的要求.倘若有不对称的情况出现,必然会引起不对称偏差,进而对测量结果构成影响,最终也就会有测量误差的情况出现.同时,在安装电磁流量计时,也严格要求了安装地点的振动,如一体型电磁流量计的安装,需要在振动小的场所内,如果振动超出了标准就会有误差出现在测量中,甚至还会对仪表的正常工作构成影响.所以,相关人员在实际安装前,需要对待安装位置振动展开严密测量,保障与安装标准相符合.德国VSERS100-ER062P/X流量计联系  由于金属管浮子流量计的测量管为机械结构.测最时对波动很敏感,经常会出现指针波动严重,甚至影响读数的情况。除了在测量管中加装气阻尼器之外,还可以在指针组件中增加电磁阻尼器,使指针摆动的频率、幅度大幅度降低，使指针指示稳定，刻度值读取变得容易，读取精度更高。   电磁阻尼器的工作原理。电磁阻尼器由磁钢、连接件、金属板等组装后为一体。指针的配重为导电金属铝合金,根据电磁感应定律,配重在磁场中运动，切割磁力线.必然产生感应电动势,从而在配重中产生涡电流;磁场对带电导体必然产生作用力,而此作用力恰好起到阻碍配重在磁场中运动的作用,配重运动的速度越大,产生的反作用也越大,其效果类似于阻尼器,从而使电磁阻尼器起到降低指针摆动频率、幅度的作用.达到稳定的效果。   与现有技术相比，通过增加电磁阻尼器装置,可有效改善金属管浮子流量计的使用效果，使指针的摆动频率和幅度大幅度降低，指针稳定指示,刻度值的读取变得容易，读取精度提高,既提高了效率也保证了精度。1.动态励磁技术  所谓电磁流量计动态励磁技术，就是在三值矩形波励磁的基本前提下，根据现场流体状态对调整励磁频率进行适当的调整，从而提高测量的稳定性。现阶段，因为T业施工现场管路比较复杂，阀门、弯头、分支管以及变径管等对流体流态的影响比较大，并且支管路比较短，这样就不足以消除以上组件对流体的扰动。在这一工作环境下，通常电磁流量计稳定性比较差，这样就需要手动设置阻尼系数来提高测量的稳定性。但是阻尼会使流量测量跟踪速度比较慢，并且没有办法及时反应流量的变化，而动态励磁技术可以很好的解决这一-问题，倘若体波动比较大，就需要自动增大励磁周期，提高测量稳定性。对于比较复杂的环境，应该采用动态励磁技术与阻尼设置两者相结合的方式来提升液体测量的稳定性。2.信号处理系统  所谓信号处理系统，就是前置放大电路对接收的流量信号进行有效处理，并且在抑制噪声和干扰的时候，对收到的微弱流量信号进行放大。同时采用整形电路将差动的双端流量信号转变成单端流量信号，采用A/D转换电路将流量信号转变成数字量，随后将数字量进入单片机对数字进行计算，从而得到流速值和流量值。而智能信号处理系统能够很好的解决这些问题，首先对液体的电导率进行检测，随后根据电导率自动的选择波电容、电阻等，对不同电导率液体流量进行测量，从而达到提高测量精度的目的。3.误差修正技术  针对电磁流量计的误差，应该采用零点校正与基本误差修正相结合的方法，公式如下:V=kE-V0;其中V代表液体实际流速;k代表基本误差修正系数，E代表实测流速转换的数字量，V0代表零点偏移量。在进行误差修正的时候，应.该根据流量计传感器特性进行流量分段修正方法的引进，并且根据《电磁流量计》的规章制度，对流量检定点进行划分，.例如:Qmax(流量测量上限)、Qmin(流量测量下限)等，并且对其进行分阶段性的修正，从而就能有效满足测量精度的具体要求。1.总体设计　　气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态，然后调用相应的处理子程序。首先开全局中断，允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时，就进入设置状态，对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位，被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间，进入中断服务子程序完成流量采集、工作状况“下温度和压力采集，瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集  流量信号的采集主要通过计数器MR0中断服务程序完成，采用定时器模式，定时时间设为1so定时时间到，比较寄存器里面的内容，大于1s则对计数器IMR1读数，以获得流量信号的频率，并清零;小于1s,则加1后结束。  温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量，采样完成后计算出温度和压力值，并将这两个数值在液晶屏上显示出来。3.键盘显示  设置3个键盘，利用电平变化中断功能来实现，采用延时去抖法，按键有效就进入按键处理程序。F表示功能键，用KI来表示，每按一-次表示在流量显示和温度、压力显示间切换，-表示移位键，用K2表示，↑为增加键，用K3表示。如果F+→(即Kl+K2)被按下，则设置标志位置1,主程序查询到其置1后，就进入设置状态。在该状态下，→(K2)键定义为移位键，以闪烁表示光标所在位，每.按一次，闪烁移到下一位，到最后一位回闪第一一位。↑(K3)定义为增加键，对光标所在位的数值进行修改，每按--次，循环增加一个定义单位，定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时，就把累积流量清零，并把标志位置1,当查询到F(K1)键被按下时，每按-一次，在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量，同时实时显示温度和压力"。f1.一次测量元件引起的误差　　孔板流量计中的节流元件是尖锐的直角边缘，流体在节流元件的入口收缩，根据伯努力方程，流速增加，压力减小，孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大，产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。  测量管也是节流装置的组成部分，其结构尺寸对流体流动状态有重要的影响，测量管除满足前10D后5D的要求外，还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的，流出系数也不相同，管道结垢、腐蚀，流出系数发生变化，产生测量误差。　　对于孔板入口边缘磨损的问题，我们可以选用标准喷嘴，由于喷嘴入口是一个光滑的曲面，它的抗磨损，抗积污，抗变形程度远好于孔板，流出系数稳定性也比孔板好，压力损失也比孔板小得多，而且它的检定周期为4年，大大减少了维护费用。　　对于测量管的问题，在管道安装时就尽量选用光滑度高，质量好的管道，必要时请专业厂家定制测量管道、连接法兰，冷凝器等，补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些，但由于投入使用后没有特别原因，一般不进行更换，还是使用周期越长越好，这样综.合经济效益还是高些。2.测量信号的传递失真　　测量信号传递是孔板前后的差压信号经导压管传递到差压变送器，由于结构的不同，孔板流量计不同于涡街流量计那样直接装在管道上，它需要进行信号传递。对于蒸汽流量测量而言，传递部分可由阀门，导压管，冷凝器等部件组成。对于信号传递部件来讲，应保证传递信号不失真。实际使用中的大部分故障，往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大，必须引起注意。冷凝器在信号传递中处于关键位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保证冷凝器中蒸汽很好地冷凝，又要使冷凝液回流畅通无阻。　　气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否则两只冷凝器液面不能保持相平，会对差压信号产生附加误差。一次根部阀门尽量选用闸阀，保证压力信号传递通畅无阻，减少测量误差。　　测量用的导压管要加保温伴热，否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热，一定要保证两只导压管受热均等，不然会因导压管中的液体的密度不同而产生附加差压误差。　　作为压力补偿用的变送器一般和压力取压口不在同一高度上，如果变送器比取压口低，所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力，可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差　　测量蒸汽质量流量时要根据蒸汽的密度进行计算，因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值，不是实际的密度值，得出的蒸汽流量会和实际流量有误差。选用涡街流量计时，最好选用能进行温度和压力补偿的型号，并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示，没有进行温度压力补偿。为了提高测量的准确度，必须进行温度压力补偿。对于孔板流量计，取得差压信号的同时，还需测得温度和压力信号，通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响　　流出系数C和可膨胀系数ε在一定范围内可看作常数，但是，当蒸汽的状况偏离设计状态时，其流出系数C和可膨胀系数ε就会发生变化，就不能视为常数。测量小流量时，随着雷诺数变小，流出系数C将产生较大的变化。测量高压时，则必须考虑气体的可膨胀系数ε的影响，如果我们只补偿密度变化的影响，即使实现了对密度的完全补偿，其它各参数变化累加后的最大误差仍达6%左右，其中，可膨胀系数ε引入的误差最大。所以，要想提高仪表的测量精度，除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中，不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法，只要我们选用合适的流量测量模块，就能提高蒸汽流量的测量准确度。　　一般认为，蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时，管道中的流体处于二相流状态。情况严重时，流体分层流动，产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度，最好的办法就是加强蒸汽传输管道的保温，提高蒸汽的过热度，使蒸汽的干度较高，孔板流量计测量也比较准确。德国VSERS100-ER062P/X流量计联系  智能金属管浮子流量计的软件设计采用模块化编程结构，主要包括三个部分:输入模块、控制模块、输出模块。所有程序代码均采用C语言编写。  输入模块主要包括数据采集、滤波、温度补偿、非线性补偿和数值计算等，总体采用定时器中断方式，程序流程图如图2所示。输入模块中的非线性补偿程序采用分段线性拟合的方式来实现。通过采集9组或11组流量信号，作为拟合直线的端点，当前采样值按数据大小得到拟合曲线段的斜率和初始数据，代入拟合方程即可得到修正后的流量数据。  控制模块包括键盘处理程序和看门狗程序，键盘处理功能是通过中断方式设置标志位在置入参数子程序中实现的。金属管浮子流量计在通过总线组网，实现.上位机组态调试的同时，通过键盘，可以就地调试。  输出模块包括显示程序和通信中断服务程序。通信中断服务程序流程图如图3所示。1)电磁流量计:电磁流量计工作原理基于电磁感应定律。当具有一定导电率的液体在磁场中移动时，产生电动势。国内外使用这类流量计较多，它具有准确度高量程较大、无水头损失、直管段要求短等优点。但造价随着管径增大而成倍增加。2)插入式涡轮流量计:插入式涡轮流量计是将旋转叶轮的涡轮头与不锈钢杆连接插入管中的装置。当流体流动冲击涡轮叶片转动时，用测量涡轮的转速来反映流体流量。它只能测知管内某点的流速靠仪表系数来推算平均流速。分切向式涡轮头和轴向式涡轮头两种，安装或维护时可以不断水;造价相对较低。3)超声波流量计:超声波流量计近年来在国内外给水行业大口径水管上用得较多。它具有准确度高量程大、无水头损失、安装方便等优点:其造价不因管径增大而增加，适用于较大管径场合。此类仪表从原理到结构都很复杂，故障排除较困难。4)涡街流量计:涡街流量计是利用管内水流遇障碍物(挡体)产生震荡运动的规律制成的震荡现象称卡门涡街。由于没有可动部件和感压孔，所以不宜受水中杂质影响，也不宜磨损或发生障碍，但管中流速不宜太低。5)均速管、文丘利流量计:均速管是一种多孔采集断面流速即能测知平均流速的装置其优点是便于安装水头损失小造价较低;缺点是流速低时，压差较小，准确度低。文丘利流量计是-种比较可靠稳定性好的流量计，但造价较高。流量计准确度影响的实验分析 1实验要求   实验用钟罩式气体流量计标定装置标定DN50G65气体涡轮流量计,其准确度等级为1.5级;最小流量为Qmls:10m'/h,最大流量为Qmax:100m³/h;流量计量程比为1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2实验思路   实验以在流量计前端安装一对大小头作为扰流件,在扰流件和流量计之间安装不同长度的直管段。经过一定时间段的运行,确认标准裝置与流量计的流量偏差以及疣量计的重复性,以此分析扰流件对流量计准确度的影响。 3实脸分析 3.1在流量计.上游安装40cm直管段,下游安装19cm直管段实验   流量计上游直管段长度大于5D(25cm),下游直管段长度大于3D(15cm),实验安装图如图1所示，示意图如图2所示。 实验数据如表3所示。   从表3可以看出,扰流件安装在距流量计上游端较远时,其运行数据的流量偏差与重复性符合流量计的国家标准。 3.2在流量计上游安装29.1cm直管段,下游安装19cm直管段实验   流量计上游直管段长度较大于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图3所示.   实验数据如表4所示。从表4可以看出,扰流件安装在距流t计上游端接近5D处时,其运行数据的流量偏差(qmin≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。 3.3在流量计上游安装19cm直管段,下游安装40cm直管段实验   流量计上游直管段长度小于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图4所示   从表5可以看出,找流件安装在流量计上游端小于5D处时,其运行数据的流量偏差(qai≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。
