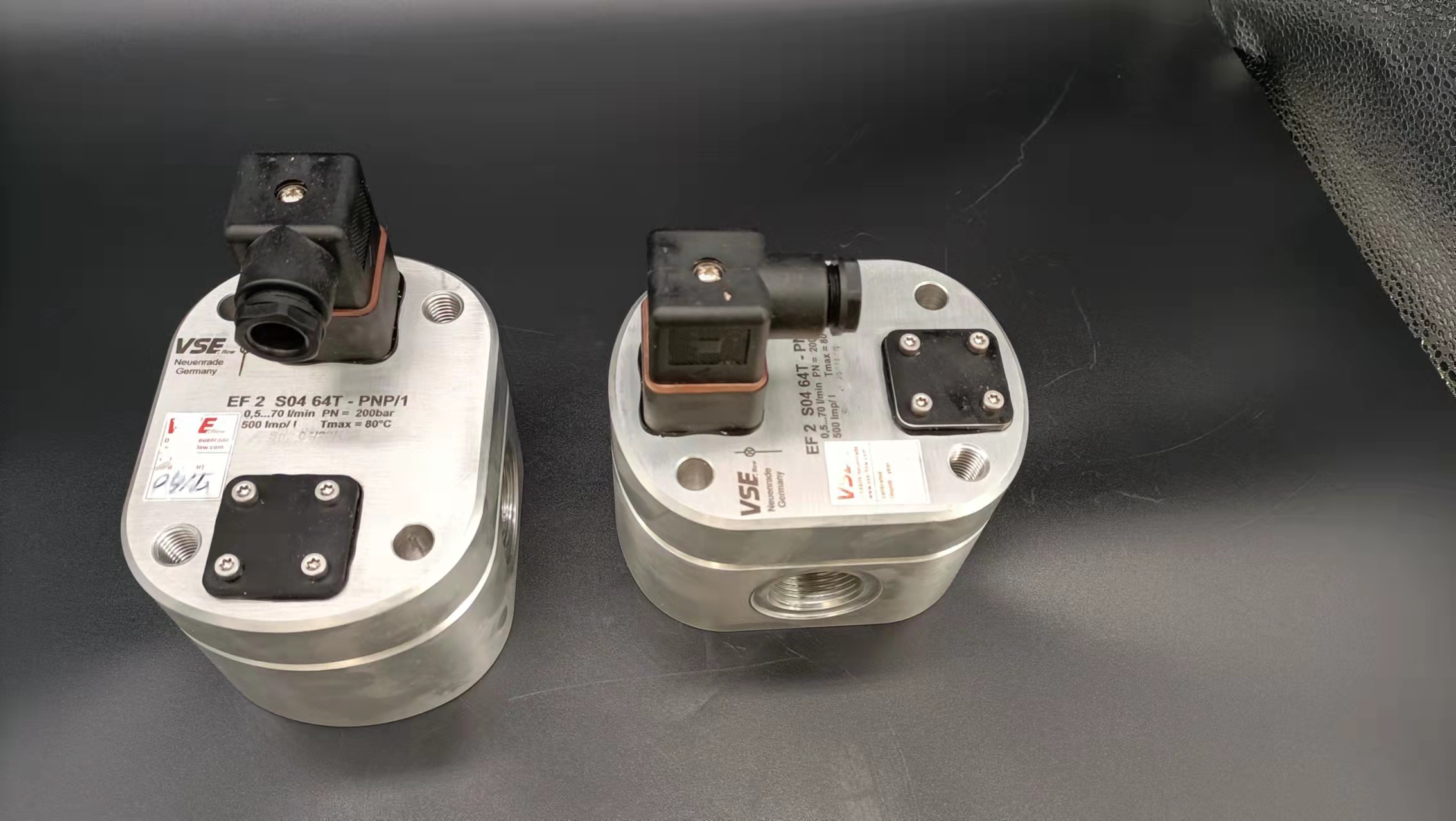

德国VSEAHM01/02/03 2/4 S/U G流量计规格同时我们还经营:电磁流量计应用中主要存在以下几点不足:(1)电磁流量计井下精确定位问题。由于仪器本身没有深度定位装置,仅器下入深度的计量是靠绞车上的深.度计数器来完成。深度计数器计量结果的精度不但与计数器本身有关,而且还与工作环境有关。如果深度误差太大,测量结果就失去意义。因此,深度校正是现场测试的一个关键问题。(2)管径变化对测量结果的影响。通常应用的电磁流量计是中心流速式的,仅器的标定是在特制的管道中完成的,如果测量环境与标定环境不同,就会出现测量误差。以内流式仪器为例,若它在内径为φ62mm光油管中标定,在内径为φ59mm的涂料油管中测量时就会引入最大15.28%的误差。这是系统误差,因此在仪器测量过程中要搞清楚被测管道的内径,解释资料时要扣除因管径变化引起的测量误差。大量实际测量数据表明,由管径变化引起的误差都在10%以内。(3)电磁流量计的标定问题。仪器是用清水标定的,若注,入介质改为污水或其它非清水介质时会对测量结果产生什么样的影响,也是应用中要考虑的一个问题。在实际应用中,常常需要在现场对仪器进行标定,且要保证标定结果的准确性。(4)不能连续测量。电磁流量计如果能连续测量管柱内的流动剖面,就能直观地反映出整个井筒内的吸水情况,这样有利于测井资料的解释。由于结构设计上的缺陷,电磁流量计目前还不能完全实现连续测量。插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应,所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头,铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时,铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。1.从经济方面考虑购置流量计的费用 购置流量计时应比较不同类型流量计对整个测量系统经济的影响.例如,范围度小的流量计比范围度宽的流量计在相同测量范围下,需要多台流量计并联和多条管线才能覆盖,因此除流量计外还需增加许多辅助设备(如阀门、管线附件等).虽然表面上看流量计费用少了,但是其他费用则增加了,两者加起来也许并不合算.例如,安装孔板流量计加上差压计的费用相对便宜,但组成测量回路包括孔板的固定附件等其他费用,可能超过基本件费用很多.2.安装费用 在购置流量计时,不仅要考虑流量计的购置费,还需考虑其他费用,如附件购置费、安装调试费、维护和定期检测费、 运行费和备用件费.例如,许多流量计使用时应配备比较长的上游直管段以保证其测量性能.因此,正确的安装需要额外布置管道或备有旁路管道作定期维护.所以安装费应多方面考虑,例如,还应包括运行所需的截止阀、过滤器等辅助费用等.3.运行费用 流量计运行费用主要是工作时能量消耗,包括电动仪表内部电力消耗或气动仪表的气源耗能以及在测量过程中推动流体通过仪表所消耗的能量,亦即克服仪表因测量产生压力损失的泵送能耗费等.比如差压式流量计产生的差压,很大一部分不可恢复; 容积式流量计和涡轮流量计也具有相当阻力.只有全通道、无阻碍的电磁流量计和超声流量计此费用基本为零.插入式流量计由于用于大管径阻塞比小,其压力损失亦可忽略.据测算,管径为lOOmm的差压式孔板流量计1年泵送能耗费与流量计购置费相当, 如果换用电磁流量计,其购置费仅相当于4年多差压式孔板流量计的能耗费.可想而知,管径越大,泵送能耗费占总费用的比例越高.一般认为超过5000mm的流量计应尽可能选用低压损和无压损的流量计.例如,供水工程通常采用低压损的文丘里管等差压式传统流量计,而极少用孔板,现在则更新为电磁流量计和超声流量计.4.检测费用 检测费用应根据流量计的检定周期决定.一般用于贸易结算的原油或成品油的检测,常在现场设置标准体积管对流量计进行在线检定.5.维护费用和备用件费用等 维护费用为流量计投入使用后保持测量系统正常工作所需费用,主要包括维护费和备用件费.有运动部件的流量计需进行较多维护工作,如定期调换易磨损轴承、轴、转轮、传动齿轮等;没有运动部件的流量计也需进行检视,如最普通的用几何测量法检查差压式流量计.备用件费用会随着流量计性能提高的程度而增加.选用流量计时应考虑同时增加备用件的购置费用,尤其是从国外进口的流量计,有时常会因易损备件的购置问题而替换整台流量计.为保证超声波流量计流量测量精度,选择测量点时要求选择流体流场均匀的部分,一般应遵循下列原则:1、被测管道内流体必须是满管。2、选择被测管道的材质应均匀质密,易于超声波传播,如垂直管段(流体由下向上)或水平管段(整个管路中最低处为好)。3、安装距离应选择上游大于10倍直管径,下游大于5倍直管径(注:不同仪器要求的距离会有所不同,具体距离以使用的仪器说明书为准)以内无任何阀门、弯头、变径等均匀的直管段,测量点应充分远离阀门、泵、高压电、变频器等干扰源。4、充分考虑管内结垢状况,尽量选择无结垢的管段进行测量。外夹式流量计传感器安装要点 时差式超声波传感器安装方式有三种,分别是V法、Z法和W法,如图3所示。 测量时采用何种安装方式,仪器说明书均有规定,但在边界范围一般比较模糊。如TFX1020P时差式超声波流量计:V型安装法适用测量管径25~400 ㎜,Z型安装法适用测量管径100~2540㎜,W型安装法适用测量管径65㎜以下小管。V型与Z型、V型与W型在适用测量管径均有部分重叠,如遇此情况 则按下列原则选择最佳安装方式:V型安装一般情况下是标准安装方式,使用方便,测量准确。当被测管道很粗或由于被测流体浊度高、管道内壁有衬里或结垢太 厚,造成V型安装信号弱,仪表不能正常工作时,选用Z型安装。原因是使用Z型安装时,超声波在管道中直接传输,没有折射,信号衰耗小。W型安装适于小管, 通过延长超声波传输距离的办法来提高小管测量精度,如图3(c),使用W型安装时,超声波束在管内折射三次,穿过流体四次。 流量传感器安装方式有两种,分别是对称安装和同侧安装。对称安装适用于中小管径(通常小于600㎜)管道和含悬浮颗粒或气泡较少的液体;同侧安装适用于各种管径的管道和含悬浮颗粒或气泡较多的液体。外夹式超声波流量计传感器安装要求1、剥净测量点处附近保温层和保护层,使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。要求:漆锈层磨净,凸出物修平,避免局部凹 陷,光泽均匀,手感光滑圆润。需要特别注意,打磨点要求与原管道有同样的弧度,切忌将安装点打磨成平面,用酒精或汽油等将此范围擦净,以利于传感器粘接。2、在水平管段上,两个传感器必须安装在管道轴面的水平方向上,并且在轴线水平位置±45°的范围内安装,以防止管内上部流体不满、有气泡或下部有沉淀等现象影响正常测量,如图5所示。3、传感器安装处和管壁反射处必须避开接口和焊缝,如图6所示。4、传感器工作面与管壁之间保持有足够的耦合剂,不能有空气和固体颗粒,以保证耦合良好。热式气体质量流量计是利用传热原理,即流动中的流体与热源(流体中加热的物质或测量管外加热体)之间热量交换关系来测量流量的仪表,目前主要用于测量气体。热式流量仪表用得最多有两类,一是利用流动流体传递热量改变测量管壁温度分布的热传导分布效应的热分布式流量计,曾称量热式TMF;另外--类是利用热消散(冷却)效应的金氏定律TMF又由于结构上检测元件伸入测量管内,也称插入型或侵入型。插入型的工作原理及流量计算如下: 如图所示,插入式热式气体质量流量计由两个电阻温度计组成传感器,一个测温探头,感受流体温度T2另一个电阻温度计由电路加热到温度T1用来测量流体带走的热量变化,亦称测速探头。T1高于T2。并保持△T恒定,即△T=T1-T2。当流体流经传感器时,由于测速探头的自身温度T1高于测温探头感受的温度即流体温度T2,流体便带走了测速探头上的一部分热量(高温向低温传递),使T1下降。电路为保持△T恒定,便增加对测速探头的加热功率,使△T=T1-T2恒定。流体带走测速探头.上多少热量,电路便增加相应数量的电功率,两者之间存在着一个函数关系"。设对测速探头的加热功率为P1,流体的质量流量为Q,则根据流体流过测速探头时所带走的热量与对测速探头的加热功率相对应的原理,得到下列关系式: 式(1)中,PocQ 因此,可以通过测量加热功率P,来测量带走这部分热量的流体的质量流量。由于带走着部分热量的是流体的分子,所以,测速探头直接测量的是流体的质量流速pv,此时,只要乘上管道的横截面积,就可以得到流体的质量流量了。由于气体流过探头时带走热量和气体的质量流量成比例关系,也和探头间温差有关,流量越大,两探头之间温差越小,气体质量流量与温差之间的联系通过质量流速ρv建立"。 式中:Qm-质量流量,kg/s; Kv-测量头仪表系数; a-速度分布系数; B一阻塞系数; x-干扰系数; A-仪表表体(测量管道)的内橫截面积,m² ρv一质量流速,kg/(m²·S)。 基于_上述原理,对于大管径的流量测量来说,虽无相应的大管径标定装置来对流量计进行标定,但只要在标准口径的标定装置.上测定相应的质量流速,也就可方便地测量出大管径中流体的质量流量了。 由热式气体质量流量计中于两个传感器都是用性能稳定的金属铂材料通过特殊工艺密封在316L不锈钢管或抗酸、碱腐蚀的K2760哈氏合金或铂套管中制成,因此极为坚固,并不会污染被测流体或受被测流体污染,且其抗腐蚀性能相当好。1.对孔板流量计进行正确选型 选择孔板流量计,首先要考虑量程问题。有些是冬季用汽量相对大,而夏季用汽量相对较小,用汽量相差过于悬殊,那么孔板流量计在保证测量准确度的前提下,孔板流量计的流量范围就难以适应。因此,要明确最小流量(不是零)及最大流量,在此基础上选择符合相关运行参数的计量仪表。2.对孔板进行正确安装对于任何计量仪表都必须安装正确,否则就无法正常工作。正确安装孔板流量计,必须做到五点。①在所要安装计量仪表的前后必须留有足够长的直管段。②孔板流量计不能安装在整套管路最低处。③必须高度重视冷凝器的安装:两个冷凝器必须处于同一水平上,冷凝器的作用是使导压管中被测蒸汽冷凝;并使正、负导压管中的冷凝液面有相等高度;还必须保持长期稳定;还要充分考虑维护、拆换、吹扫便利。④导压管长度最好在16m以内,内径最好选用中10mm~016mm有防堵塞为好。导压管全程保温并确保正、负管处于同等温度以免密度变化引起误差。⑤装测温元件地方最好在节流件下游侧10D以外处,在管道或正压管上取压时,如压力变送器装在节流装置下方,必须对压力变送器的管路液柱值进行修正,以提高计量准确度。德国VSEAHM01/02/03 2/4 S/U G流量计规格电磁流量计是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录、调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。 智能电磁流量计具有精度高、灵敏度高、稳定性好等优点,在供水企业中有着广泛的应用前景,特别是在大口径、安装环境好的工厂、居民区等场所,虽然智能电磁流量计的使用已经非常成熟。但是,仍有一些问题需要注意。一、信号传输问题: 电磁流量计在区域管网中运行时,可以为城市供水调度提供一定的决策信息。因此,用户对电磁流量信号的实时性和连续性提出了更高的要求。如果智能电磁流量计能完成仪器本身信号的自动转换和无线传输,减少数据采集的兼容或相互转换等困扰,那将为企业的使用提供便利,也将为仪表的推广应用增加更大的优势。二、电源问题: 目前智能电磁流量计不自带电源,造成了室外安装不方便,一旦断电,将造成用作结算水表的流量计数据缺失,这样对其断电时段缺失水量的计量与推算也就提出了新的问题。若电磁流量计能自带电源,就能从根本上解决这一问题,也将促进其在结算水表中的推广应用。三、防雷问题: 电磁流量计在雷雨天气覆盖较广的地区防雷是个重要的工作。在严格做好接地、电源保护后,在空旷地区安装的电磁流量计被雷击的概率还是很高。所以简单有效的办法是提高流量计自身的防雷性能,如不能根本性解决,则应对其内部电路进行分离保护,这样即使雷击损坏,也能降低更换成本。作为一种用于测量流量的仪表,涡街流量计与流量积算仪表放在一起用就能对液体流量和总量进行测量,并且还能用于很多其他的行业,给其他领域也带来了一定的好处。 现如今,涡街流量计已被广泛应用到工业生产中,作用也越来越重要,如果在涡街流量计使用过程中反映出测量数据不准确,首先要做的就是判断是那个方面的不正确导致了流量的误差,下面,苏川仪表和大家一起探讨关于涡街流量计测量误差的原因分析:1、温度对测量的影响:温度对一般的流量计测量介质都会有影响,温度高低影响了介质的密度,粘度等等,这些都会让测量结果不准确,出现误差。 消除此影响一般是对K系数进行修正,目前一些厂家的流量计已对温度的影响在软件中进行固定温度修正和实时温度修正。2、选型方面的问题:实际选型应选择尽可能小的口径,以提高测量精度,例如,一条涡街管线设计上供几个设备使用,由于工艺部分设备有时候不使用,造成目前实际使用流量减小。 涡街流量计实际使用造成原设计选型口径过大,相当于提高了可测的流量下限,工艺管道小流量时指示无法保证,流量大时还可以使用,因为如果要重新改造有时候难度太大,工艺条件的变动只是临时的,可结合参数的重新整定以提高指示准确度。3、参数整定方向的原因:产品参数错误导致仪表指示有误。参数错误使得二次仪表满度频率计算错误,满度频率相差不多的使得指示长期不准,实际满度频率大干计算的满度频率的使得指示大范围波动,无法读数。而资料上参数的不一致性又影响了参数的确定,通过重新标定结合相互比较确定了参数,解决了此类问题。 涡街流量计作为一种高精度的仪器,不仅仅是在制造和使用的过程中需要严格遵守其要求,在后期的保养中也必须特别注意才能不使流量计提前退休。流量计选型时应考虑很多因素,如仪表性能流体特性、安装要求环境条件以及价格因素等。其中对计量对象即燃气的确切了解非常重要,这往往需要选型设计人员和计量管理人员进行深入细致的调查。(1)流量计性能方面:精确度.重复性.线性度、范围度、压力损失、上下限流量、信号传输特性.响应时间等;(2)流体特性方面:流体压力、温度、密度、粘度、润滑性.化学性质磨蚀、腐蚀、结垢、脏污、气体压缩系数、等熵指数比热容声速、混相流、脉动流等;(3)安装条件方面:管道布置方向、流动方向、流量计上下游直管段长度、管径、维护空间、管道振动、接地、电源辅助设备(过滤、排污)等;(4)环境条件方面:环境温度、湿度、安全性、电磁干扰、防爆等;(5)经济因素方面:购置费、安装费、维修费、校验费.运行费(能耗)、使用期限、备品备件等。孔板流量计是利用流体的动静压能转换原理进行流量测量的,这一-差压与流体流量存在如下关系: 式中:qm为质量流量,kg/h;qv为工况条件下的体积流量,m³/h;x为流量系数;e为流束膨胀系数;△e为差压,Pa;Q为工况条件下被测流体的密度,kg/m³;d为工况条件下的节流开孔直径,mm。由(1)式和(2)式可以看出,被测流体的流量是流体的密度和孔板前后差压的函数。当测得某一差压时,由于所测流体的密度不同,所代表的流量是不同的,只有当流体的密度值等于孔板流量计设计条件中的密度值时,差压才能真实反映所测的流量。蒸汽从发生到使用,由于热损耗,温度和压力的下降是不可避免的,导致其密度与设计值的差异,从而产生了误差,并且随着蒸汽参数的波动而波动,实际测量时只能通过温压补偿来修正,补偿公式的严谨性直接影响测量误差。电磁流量计是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录、调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。电磁流量计具有精度高、灵敏度高、稳定性好等优点,在供水企业中有着广泛的应用前景,特别是在大口径、安装环境好的工厂、居民区等场所,虽然智能电磁流量计的使用已经非常成熟。但是,仍有一些问题需要注意。一、信号传输问题: 一体式智能电磁流量计在区域管网中运行时,可以为城市供水调度提供一定的决策信息。因此,用户对电磁流量信号的实时性和连续性提出了更高的要求。如果智能电磁流量计能完成仪器本身信号的自动转换和无线传输,减少数据采集的兼容或相互转换等困扰,那将为企业的使用提供便利,也将为仪表的推广应用增加更大的优势。二、电源问题: 目前电磁流量计不自带电源,造成了室外安装不方便,一旦断电,将造成用作结算水表的流量计数据缺失,这样对其断电时段缺失水量的计量与推算也就提出了新的问题。若电磁流量计能自带电源,就能从根本上解决这一问题,也将促进其在结算水表中的推广应用。三、防雷问题: 一体式智能电磁流量计在雷雨天气覆盖较广的地区防雷是个重要的工作。在严格做好接地、电源保护后,在空旷地区安装的电磁流量计被雷击的概率还是很高。所以简单有效的办法是提高流量计自身的防雷性能,如不能根本性解决,则应对其内部电路进行分离保护,这样即使雷击损坏,也能降低更换成本。涡街流量计是依据流体力学振动现象中振动频率与流速的对应关系工作。它对管道流速分布畸变、流动脉动及旋转流十分敏感,同时由于其感.测元件为压电晶体,各种机械振动对输出信号干扰较大,仅表抗振性差。因此现场安装条件要求较高。 为了达到测量精度,涡街流量计必须保证一定的前后直管段,并尽量避免在靠近调节阀、半开阀和.截止阀后安装流量计;测压点和测温点应分别在下游侧距流量计中心线3.5D~5.5D和6D-8D;。 涡街流量计的表体安装不良,如接管偏大、偏小、偏移有台阶)或垫片突入管道都会引起测量误差。配管内径一般应等于或略大于流量计的内径。如配管的实际内径略小于流量计的内径5%以内),虽不会影响仅表的固有K系数,但因流通面积突变引起表观流速变化而产生附加测量误差,这可以通过修正K系数来补偿。修正后的仪表系数为K"=K(D2/D1)2式中:Dt-仪表实际内径;D2-配管实际内径。 当测量容易汽化的液体或工作条件接近临界状态的液体时,为防止气穴现象出现,设计安装时必须确认管道内的最低压力P',这样才能保证涡街流量计正常工作。p由下式计算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2 式中:p-管道内流体绝对压力,MPa;△p-流体在.发生体前后的压差,MPa;po-在工作温度下流体的饱和蒸汽压,MPa;ρ--工作条件下流体的密度,kg/m³,V-流动流体的流速,m/s.仪表使用中还要注意以下问题:①安装涡街流量计的位置要远离动力设备和变化频繁的阀门,如管线振动较大,应在流量计前、后2D处加装固定支架以咸振;②如管道流体的流速不稳,可考虑在管线上增加稳压装置或整流器来消除流速分布的不均匀现象;③由于压电晶体的灵敏度随温度升高而大幅度下降,应避免在测量高温介质(≤250℃),特别是高低温频繁变化的介质中使用;④流量计的安装位置应避开较强的热源、电场及磁场,尽量选择较好的工作环境德国VSEAHM01/02/03 2/4 S/U G流量计规格1、开启时指针不动产生的原因:介质中含有杂质,使转子卡住;系统工作压力太小,致使金属管浮子流量计不正常工作,. 解决办法:清除异物;增加磁过滤器,增加系统工作压力.2、指针冲顶不回复产生的原因:介质中含有杂质,使转子卡住;仪表选型不合适,选用仪表太小. 解决办法:清除异物,增加磁过滤器;3、指针波动太大产生的原因:不能准确读数,产生原因:系统工作压力不稳定;介质存在脉动流或双相流的现象;仪表进出口处的管径变化大而导致压力变化或压力损失增加. 解决办法:检查自身系统;消除脉动流与双相流.减少压力损失.4、指针不回零产生的原因:由于仪表的波动而使指针位移;由于仪表的上下撞击,而使测量管内的零件弯曲变形. 解决办法:旋松指针处的小螺丝将指针复原至未工作状态;建议送回维修或更换.5、金属管浮子流量计远传不准确产生原因:环境温度超出工作要求;变送器漂移. 解决办法:按要求使用;适当调节变送器中的电位器或调节螺丝以恢复正常.6、流体正常流动时无显示,总量计数器字数不增加:检查电源线、保险丝、功能选择开关和信号线有无断路或接触不良; 检查显示仪内部印刷版,接触件等有无接触不良;检查检测线圈;检查传感器内部故障,上述1-3项检查均确认正常或已排除故障,但仍存在故障现象,说明故障在传感器流通通道内部,可检查叶轮是否碰传感器内壁,有无异物卡住,轴和轴承有无杂物卡住或断裂现象 . 解决办法:用欧姆表排查故障点;印刷板故障检查可采用替换“备用版”法,换下故障板再作细致检查;做好检测线圈在传感器表体上位置标记,旋下检测头,用铁片在检测头下快速移动,若计数器字数不增加,则应检查线圈有无断线和焊点脱焊;去除异物,并清洗或更换损坏零件,复原后气吹或手拨动叶轮,应无摩擦声,更换轴承等零件后应重新校验,求得新的仪表系数.7、 未作减小流量操作,但流量显示却逐渐下降:过滤器是否堵塞,若过滤器压差增大,说明杂物已堵塞;流量传感器管段上的阀门出现阀芯松动,阀门开度自动减少;传感器叶轮受杂物阻碍或轴承间隙进入异物,阻力增加而减速减慢. 解决办法:消除过滤器;从阀门手轮是否调节有效判断,确认后再修理或更换 ;卸下传感器清除,必要时重新校验.8、 流体不流动,流量显示不为零,或显示值不稳:传输线屏蔽接地不良,外界干扰信号混入显示仪输入端;管道振动,叶轮随之抖动,产生误信号; 截止阀关闭不严泄露所致,实际上仪表显示泄漏量;显示仪内部线路板之间或电子元件变质损坏,产生的干扰 . 解决办法:检查屏蔽层,显示仪端子是否良好接地;加固管线,或在传感器前后加装支架防止振动; 检修或更换阀;采取“短路法”或逐项逐个检查,判断干扰源,查出故障点.9、金属管浮子流量计示值与经验评估值差异显著:传感器流通通道内部故障如受流体腐蚀,磨损严重,杂物阻碍使叶轮旋转失常,仪表系数变化叶片受腐蚀或冲击,顶端变形,影响正常切割磁力线,检测线圈输出信号失常,仪表系数变化:流体温度过高或过低,轴与轴承膨胀或收缩,间隙变化过大导致叶轮旋转失常,仪表系数变化.传感器背压不足,出现气穴,影响叶轮旋转管道流动方面的原因,如未装止回阀出现逆向流动旁通阀未关严,有泄漏传感器上游出现较大流速分布畸变:(如因上游阀未全开引起的)或出现脉动液体受温度引起的粘度变化较大等;显示仪内部故障;检测器中永磁材料元件时效失磁,磁性减弱到一定程度也会影响测量值;传感器流过的实际流量已超出该传感器规定的流量范围. 解决办法:查出故障原因,针对具体原因寻找对策;更换失磁元件;更换合适的传感器.一、旋进旋涡流量计表头显示瞬时流量、压力正常,温度显示与工作现场温度不符1.温度示值为“-75C”或超过“100℃”. 温度传感器损坏.可更换传感器.2.温度示值超过或低于现场实际温度,更换传感器后,仍为该现象. 温压电路损坏.可更换温压电路.二、旋进漩涡流量计表头无显示1.流量计无24V电源或电池供电.对流量计进行24V供电或更换流量计电池.2.流量计液晶板损坏.更换流量计液晶板.3.流量计主板损坏.更换流量计主板.4.电源接线有误或断线.查找并重新接线.三、旋进旋涡流量计表头温度、瞬时流量有显示,压力与实际工作压力指示不符1.若压力示值为“80”或流量计“压力上限”(上限在流量计选型参考表内可查到). 一是外接一新压力传感器,看表头是否显示当地大气压,若显示当地大气压,则原传感器损坏.可更换压力传感器.二是外接一半新压力传感器,若表头显示仍为“80”,则证明流量计主板坏.可更换流量计主板.2.压力示值基本为一定值(现场工作压力变化较大,流量计表头显示压力无变化或变化较小). 一是压力传感器取压孔堵塞.可清理取压孔.二是压力传感器线性校准曲线变坏.可更换或重新标定压力传感器.四、旋进旋涡流量计表头显示温度、压力正常,无瞬时流量显示1.流量计选型过大,选型过大会造成流量计无流量显示.一是调低流量计下限截止频率(这样流量计可以使用,但会造成流量计精度降低).二是更换小规格流量计.2.前置放大器无电流输入.流量计无电源供电,进行流量计24V外部电源或电池供电.3.前置放大器无频率输出.可更换前置放大器.4.主旋进漩涡流量计板损坏.可更换流量计主板.从分体式电磁流量计传感器到仪表的阴线都起什么作用,传输的是什么信号? 答:在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:Q=πD2V/4Q:流量(㎡/h) D:管道内径 V:流速(m/h) 电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。一般工业用电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。流量计检定时对检定用流体的要求1.检定用流体应为单相气体或液体,充满试验管道,其流动应无漩涡。2.检定用流体应是清洁的,无可见颗粒、纤维等物质当检定用流体为液体时的要求:(1)其介质在管道内和流量计内任一点上的压力应高于其饱和蒸气压。对于容易气化的介质,在流量计下游应有一定的背压。推荐背压为最高检定温度下检定用液体饱和蒸气压力的1.25倍(2)液体中不能夹杂气体,在每次检定过程中,液体温度变化应不超过±0.5℃。(3)液体的黏度应尽量与流量计实际测量液体的黏度相一致。如有差异,对流量计的影响一般应不超过流量计最大允许误差的1/3(4)当检定液体的黏度不能满足被检流量计的要求时,可按其黏度修正公式进行黏度修正(5)由于电磁流量计只能测量导电液体。其检定用液体的电导率应在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范围内,或根据流量计制造厂给出的技术指标确定。当检定用流体为气体时的要求:(1)其介质与实际使用介质的密度、黏度等物理参数相接近(2)气体中应无游离水或油等杂质存在,粉尘等固体物的粒径应小于5um。(3)每一次检定过程中,介质的温度变化应不超过±0.5℃~±1℃。其压力波动应不超过±0.5%。当检定用气体为天然气时的要求:(1)天然气气质应符合GB17820-2012Z类气的要求。天然气的相对密度为0.55~0.80。(2)在检定过程中,气体的组分应相对稳定.天然气取样按GB/T13609-2012执行,天然气组分分析按GB/T13610-2003执行。涡轮流量计利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系,通过测量叶轮的转速来反映通过管道的流体体积流量大小,是流量仪表中比较成熟的高准确度仪表之一。 流量计内有经过精密加工的叶片,它与一套减速齿轮和轴承一起构成测量组件,支撑涡轮的两个不锈钢自润滑轴承,保证该组件有较长的使用寿命。流量计亦可选用外部润滑油泵润滑轴承,但注意不能过量。 流量计露天安装,由于流量计大部分是电子显示,表头内有电路板,长期露天放置,容易造成电路板损坏受潮,液晶屏不显示,或者烧坏电路板。建议安装计量仪表防护装置。 涡轮流量计在安装过程中,不能敲打表具。流量计受硬力冲击,导致表具损坏。安装流量计前,一定要吹扫,吹扫过程中一定不能带着表具,管道中的焊渣容易打坏涡轮流量计的叶轮,造成表具不计量或者计量不准确。 为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。 涡轮流量计在使用前一定要加润滑油,但是不能加多,在燃气气质并不是太干净的环境中,润滑油过多容易使气质中的杂质粘附在卡箍式涡轮流量计的叶轮上,从而造成计量不准确,时间长了,容易磨损表具。涡街流量计利用伴随漩涡分离的物理效应,可以采用热敏、力敏元件或通过光、声调制方法等来检测漩涡分离频率.至今用于检测分离频率的方法和采用的元件是多种多样的,归纳起来有以下几种典型方法:(1)热敏元件检测方法漩涡分离产生的交变环流所引起的整体表面速度脉动或者交变横向流的频率,用加热的金属丝、热敏电阻器等进行检测.(2)力敏元件检测方法漩涡分离造成的交变差压、交变升力或者交变升力引起的机械振动,用差动电容、电阻应变片、压电晶体、压电陶瓷等检测.(3)电磁传感器检测方法漩涡的分离所引起的膜片或者梭球等的往复振动的频率,用电磁传感器检测.(4)声、光信号调制检测方法利用声束光束通过涡街时受到漩涡的调制,由接收声强光强或相位的脉动频率得到漩涡分离频率. 由于涡街流量计是利用流体自身的规则振荡来计量流量的,因而对流体的速度分向及流动噪声,比较敏感,因此在应用过程中对管道安装状况要求较高.对L游不同形式的阻力件必须配置足够长的满足不同要求的直管段,以保证仪:菱的测量精度.表l给出了不同形式阻力件祸街流量计上游最短直管段. 在实际应用过程中,由于场地限制,有时不能提供足够长的直管段,为保证涡街流量计的准确测量,缩短直管段长度,可在上游阻力件和仪表之间装设整流器,使得不利于测量的流动状态进行整理、疏导消除流场的畸变和附加漩.在应用中要求涡街流量计与管道法兰连接使用的密封垫圈,不能突出管道内,以免造成测量误差.压电晶体的灵敏度高、体积小、线性范围大、结构简单、可靠性好、寿命长.因此,我们研究的智能涡街流量计系统采用力敏元件(压电晶体)来检测漩涡的频率.
