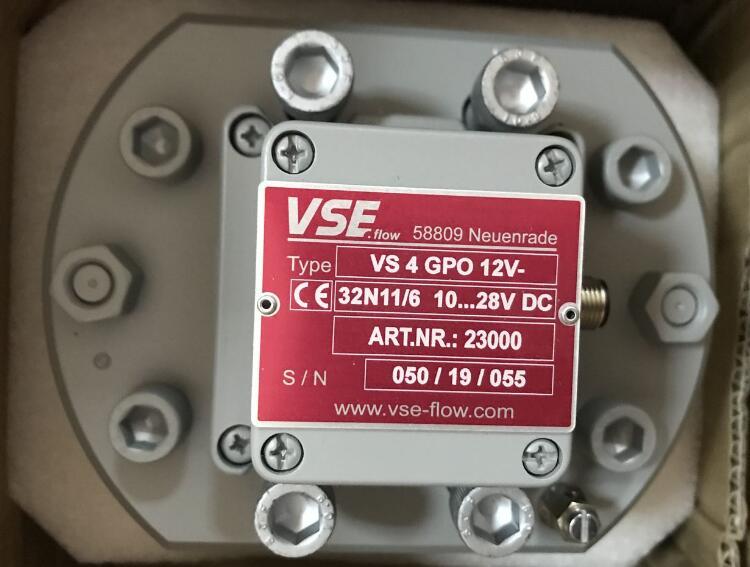

德国VSEVS0.02流量计经销同时我们还经营：1.动态励磁技术  所谓电磁流量计动态励磁技术，就是在三值矩形波励磁的基本前提下，根据现场流体状态对调整励磁频率进行适当的调整，从而提高测量的稳定性。现阶段，因为T业施工现场管路比较复杂，阀门、弯头、分支管以及变径管等对流体流态的影响比较大，并且支管路比较短，这样就不足以消除以上组件对流体的扰动。在这一工作环境下，通常电磁流量计稳定性比较差，这样就需要手动设置阻尼系数来提高测量的稳定性。但是阻尼会使流量测量跟踪速度比较慢，并且没有办法及时反应流量的变化，而动态励磁技术可以很好的解决这一-问题，倘若体波动比较大，就需要自动增大励磁周期，提高测量稳定性。对于比较复杂的环境，应该采用动态励磁技术与阻尼设置两者相结合的方式来提升液体测量的稳定性。2.信号处理系统  所谓信号处理系统，就是前置放大电路对接收的流量信号进行有效处理，并且在抑制噪声和干扰的时候，对收到的微弱流量信号进行放大。同时采用整形电路将差动的双端流量信号转变成单端流量信号，采用A/D转换电路将流量信号转变成数字量，随后将数字量进入单片机对数字进行计算，从而得到流速值和流量值。而智能信号处理系统能够很好的解决这些问题，首先对液体的电导率进行检测，随后根据电导率自动的选择波电容、电阻等，对不同电导率液体流量进行测量，从而达到提高测量精度的目的。3.误差修正技术  针对电磁流量计的误差，应该采用零点校正与基本误差修正相结合的方法，公式如下:V=kE-V0;其中V代表液体实际流速;k代表基本误差修正系数，E代表实测流速转换的数字量，V0代表零点偏移量。在进行误差修正的时候，应.该根据流量计传感器特性进行流量分段修正方法的引进，并且根据《电磁流量计》的规章制度，对流量检定点进行划分，.例如:Qmax(流量测量上限)、Qmin(流量测量下限)等，并且对其进行分阶段性的修正，从而就能有效满足测量精度的具体要求。孔板流量计的主要部件高级孔板阀(采用高级型阀式孔板节流装置),主要用于差压式流量计的信号的产生和传输,可实现在线更换孔板,不影响输送介质,无附加管路;装置内有孔板安装定位机构,标定准确度等级为0.5级;该装置设有上、下两个密封腔,以及滑阀部件,无旁设附加管线,装置上、下腔间的密封件采用全硬密封结构，阀板和阀座采用22Cr堆焊硬质合金,设有注入密封脂辅助结构,可以防止阀座、阀板密封面上污物的沉淀;采用法兰取压标准孔板作为流量检测元件。　　孔板流量测量系统一般由节流装置(标准孔板)、差压变送器及数据处理器(开方积算器或计算机)组成。孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,它可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。1、电磁流量计传感器外壳未接地出现的误差。一般情况下，传感器都是在金属管道上进行安装，并且金属管道都是在地下，很多人因此认为对于仪表的外壳就不需要再做接地处理了。但是，这么操作却是忽略了两个重要问题:一方面是金属管道都做了防腐蚀处理，金属管道与地不能大面积接触;二是传感器一般都由胶皮垫连接着法兰而与金属管道分隔开，所以造成了传感器的接地电阻大大增加，影响了流量计的测量结果，进而形成了误差。另外，由于电动势检测一般均为几毫伏左右，这也容易造成杂散电流对检测结果的影响。 2、干扰环境下的输出信号误差分析。对于一般的电磁流量计来说，传感器即电极与转换器之间的连接电缆应做到尽可能短。因为传送信号的电缆过长，电缆本身的分布电容造成的负载效应就会引起较大的测量误差，同时也对信号受到干扰的几率大大增加。在测量时，还要注意到走线方面，务必做到信号线与电源线分开走线，这样就能防止产生“寄生电容”的干扰。目前很多场合已经用上了数字输出仪表，以求获得最为准确的测量数据。 3、强电、强磁环境下的误差分析。流量计工作环境方面，要注意尽可能地与强电、强磁等设备的距离远一些。由于电磁流量计在接地后，其周边的附近如果也有一些其他的强电、强磁等设备也在接地，会造成流量计产生接地压降，使电磁流量计接地电位变化，进而对测量结果形成误差。另外，流量计如果是在非常强的磁场下工作，比如变压器等强电磁设备附近使用，周边磁场环境的强度超过电磁流量计电磁兼容的幅度时，会对测量结果的准确性造成很大的影响。德国VSEVS0.02流量计经销超声波流量计根据声道布置形式可以分为单声道超声波流量计和多声道超声波流量计。单声道超声波流量计在测量管道上只安装一对超声波换能器,多声道超声波流量计则在测量管道上安装多对超声波换能器,包含多个独立的超声波传播路径。多声道超声波流量计对于流场的适应能力更强,可以提高流量计的测量精度；然而单声道超声波流量计在小管径场合应用更为广泛,而且通过反射镜的应用单声道超声波流量计的声道布置形式越来越复杂,测量精度也随之提高。根据声道的传播方式,常用的单声道超声波流量计主要有Z型流量计,U型流量计,V型流量计,N型流量计和三角型流量计,不同传播类型的单声道超声波流量计声道示意图如图4-1所示,其中红色虚线表示声波传播路径。　　多声道超声波流量计采用数值积分的方法提高流量修正系数的精度,可以解决单声道超声波流量计测量不确定度误差大的问题。多声道超声波流量计通常采用Gauss积分方法计算式(2-7)中各声道位置ri/R和相应的权重系数wi。在相同采样点数、节数自由的情况下,Gauss 型数值积分方法相对于辛普森公式和梯形公式等插值型积分方法计算精度更高。对于圆形测量管道的超声波流量计中声道位置和相应权重系数的计算一般采用Gauss-Jacobi积分方法。按照 Gauss-Jacobi 积分方法的零点确定各声道高度,按积分方法中的权重系数计算声道权重系数。　　实际中各声道上速度分布与理想的代数多项式表示的流速分布差异很大,特别是无法体现管壁处流速为零的特性,导致流量的积分结果偏高,影响流量计的测量精度。为了使计算结果更加接近于圆形管道内液体充分发展的真实值,提出了采用最佳圆截面算法（OWICS）计算声道位置ri/R和权重系数wi的方法,最佳圆截面算法其实是基于正交多项式的 Gauss 积分方法。Gauss-Jacobi和OWICS积分方法计算各声道位置和权重系数如表4-1所示.卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便简单几招解决涡轮流量计不准1、水源脉动流影响流量波动性比较大。　　解决办法：增加泵和涡轮流量计之间的直管道距离，使流量稳定。2、涡轮流量计安装位置离阀门或弯管位置太近，当原料经过阀门或弯管部分，造成流量波动。　　解决办法：此时应该远离阀门和弯管位置，保证一定的前后直管段是解决问题的好方法。3、涡轮流量计附近有电机，变频器，强电流之类的干扰源。　　解决办法：流量计仪表接地，或加滤波电容。如果问题还是解决不了，最好的办法就是远离干扰源。4、涡轮流量计无流量显示：首先检查线路是否存在问题，如信号线脱落，有断线等。将传感器和信号放大器分离，信号放大器与仪表连接，用铁质金属在取信号的放大器底部距离2~3mm距离来回划动，如仪表有显示，则说明显示部分无问题。　　解决办法：请将流量传感器从管道卸下，检查流量计叶轮是否被缠住或叶轮出现破损现象。5、流量计显示流量比实际流量小：一般造成这个问题的原因是叶轮旋转不滑快或叶片断裂。　　解决办法：将流量计从管道拆除，检查流量计是否被缠住或有破损现象。6、涡轮流量计显示误差比较大：首先检查流量传感器系数即K值和仪表其他参数是否设置正确；有条件的情况下，用电子秤进行实际标定校准。　　解决办法：如流量重复性差或根本无法校准，可与供货商联系。通常对电磁流量计传感器进行分析时将侧壁上的两个电极看做点电极，但实际上它也是有一定的尺寸，两个电极与被测液体接触时有一定的电阻，这就是信号源的内阻。信号源内阻和放大电路输入阻抗共同组成分压电路，为了减少传感器信号电压损失，需要放大电路的输入阻抗远远大于信号源内阻，这样才能最大限度减少测量误差。　　信号源内阻模型如图2.2。管道侧壁装有一对点电极，电极为圆柱形，电磁流量计直径为d,两电极间距为D，即管道内径，被测液体电导率为σ。假设管道足够长，电极与被测液体的阻抗用圆板电极与半无线宽流体接触的模型计算。电极与被测液体1/2dσ, 由于管道直径远大于电极直径，信号源内阻为两电极与被测液体的接触电阻之和即1/dσ。可见电极大小与被测液体电导率决定了信号源内阻。通常被测液体电导率从10S/m到10-6S/m，电极大小为cm级，这样信号源内阻从十几欧到几百兆欧。德国VSEVS0.02流量计经销金属转子流量计适用于小流量、低雷诺数的介质流量测量，具备现场指示或电远传功能，远传输出为标准的4～20mA信号。可以配置限位开关，控制报警。该仪表具有结构合理，使用维护方便，压力损失小。　　转子流量计是一种采用改变流量面积原理的流量计。当管道内流体在流动中遇到流体时，流体在堵塞前后会形成压差，压差的大小与堵塞流体时的流动面积和流速有关，利用这种压差促使活动块体材料随流量变化，改变流动面积，使堵塞前后的压差保持不变，当堵塞材料的位置与流量有关时，由此可以获取到流速，然后得到流量值。金属转子流量计的优点：1、全金属结构设计，坚固可靠，耐高温、高压、耐腐蚀、使用寿命长。2、行程短，总高250毫米，安装方便，维修小。　3、机械指针表示瞬时流动，液晶显示瞬时、累积流动，还可输出脉冲、输出报警。4、金属转子流量计可用于测量小直径、低流量。　5、具有数据恢复、数据备份、功耗保护和误差自诊断等功能。6、可使用易燃和易爆的危险情况。7、垂直、水平、上下、自下而上、侧出及其他安装形式、法兰或螺纹连接。8、有多种形式，有现场型、长距离型、夹套型、防爆型、防腐型等，适用于不同场合。　　金属转子流量计有就地显示型和智能远传型，带有指针显示瞬间/累积流量液晶显示，上、下限报警输出，累积脉冲输出，批次控制，标准的二线制4-20mA电流输出等多种形式，为用户使用提供了非常广阔的选择空间.1.一次测量元件引起的误差　　孔板流量计中的节流元件是尖锐的直角边缘，流体在节流元件的入口收缩，根据伯努力方程，流速增加，压力减小，孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大，产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。  测量管也是节流装置的组成部分，其结构尺寸对流体流动状态有重要的影响，测量管除满足前10D后5D的要求外，还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的，流出系数也不相同，管道结垢、腐蚀，流出系数发生变化，产生测量误差。　　对于孔板入口边缘磨损的问题，我们可以选用标准喷嘴，由于喷嘴入口是一个光滑的曲面，它的抗磨损，抗积污，抗变形程度远好于孔板，流出系数稳定性也比孔板好，压力损失也比孔板小得多，而且它的检定周期为4年，大大减少了维护费用。　　对于测量管的问题，在管道安装时就尽量选用光滑度高，质量好的管道，必要时请专业厂家定制测量管道、连接法兰，冷凝器等，补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些，但由于投入使用后没有特别原因，一般不进行更换，还是使用周期越长越好，这样综.合经济效益还是高些。2.测量信号的传递失真　　测量信号传递是孔板前后的差压信号经导压管传递到差压变送器，由于结构的不同，孔板流量计不同于涡街流量计那样直接装在管道上，它需要进行信号传递。对于蒸汽流量测量而言，传递部分可由阀门，导压管，冷凝器等部件组成。对于信号传递部件来讲，应保证传递信号不失真。实际使用中的大部分故障，往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大，必须引起注意。冷凝器在信号传递中处于关键位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保证冷凝器中蒸汽很好地冷凝，又要使冷凝液回流畅通无阻。　　气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否则两只冷凝器液面不能保持相平，会对差压信号产生附加误差。一次根部阀门尽量选用闸阀，保证压力信号传递通畅无阻，减少测量误差。　　测量用的导压管要加保温伴热，否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热，一定要保证两只导压管受热均等，不然会因导压管中的液体的密度不同而产生附加差压误差。　　作为压力补偿用的变送器一般和压力取压口不在同一高度上，如果变送器比取压口低，所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力，可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差　　测量蒸汽质量流量时要根据蒸汽的密度进行计算，因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值，不是实际的密度值，得出的蒸汽流量会和实际流量有误差。选用涡街流量计时，最好选用能进行温度和压力补偿的型号，并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示，没有进行温度压力补偿。为了提高测量的准确度，必须进行温度压力补偿。对于孔板流量计，取得差压信号的同时，还需测得温度和压力信号，通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响　　流出系数C和可膨胀系数ε在一定范围内可看作常数，但是，当蒸汽的状况偏离设计状态时，其流出系数C和可膨胀系数ε就会发生变化，就不能视为常数。测量小流量时，随着雷诺数变小，流出系数C将产生较大的变化。测量高压时，则必须考虑气体的可膨胀系数ε的影响，如果我们只补偿密度变化的影响，即使实现了对密度的完全补偿，其它各参数变化累加后的最大误差仍达6%左右，其中，可膨胀系数ε引入的误差最大。所以，要想提高仪表的测量精度，除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中，不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法，只要我们选用合适的流量测量模块，就能提高蒸汽流量的测量准确度。　　一般认为，蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时，管道中的流体处于二相流状态。情况严重时，流体分层流动，产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度，最好的办法就是加强蒸汽传输管道的保温，提高蒸汽的过热度，使蒸汽的干度较高，孔板流量计测量也比较准确。实际应用中，磁翻板液位计如果出现消磁现象，就不能正常使用。那么，消磁原因是什么？如果磁翻板液位计出现消磁现象应如何处理呢？一、磁翻板液位计消磁的原因：　　侧装式磁翻板液位计的磁浮子在使用过程中磁浮子会有消磁现象，从而导致磁翻板液位计失效。一般来讲，造成磁翻板液位计消磁的原因，主要有以下几点1、硬磁材料的剩磁小于耦合临界值。随着时间变化，受自身因素的影响随着时间的推移，硬磁材料的剩磁会出现小于耦合临界值的现象。　2、高性能硬磁材料有氢脆现象。　3、使用温度高于硬磁材料的居里温度。二、磁翻板液位计消磁的处理：　　　针对导致磁翻板液位计消磁的原因，通常需要做到以下几点，以应对磁翻板液位计的消磁现象。1、从设计方面看，要选用恰当的硬磁材料。比如在选用磁性材料时，应选用居里温度高于使用温度20%以上、能够保证五年后剩磁超过临界值的磁性材料。2、从生产方面看，加工磁浮子时应注意：a.在磁浮子内填充惰性气体（如氩气）。　b.在产品生产加工阶段，焊接（氩弧焊）时应注意采取降温措施，以避免磁浮子的磁性材料处的温度超过磁性材料的居里温度。3、从使用方面看，用户要做到以下几点：　a.在订货时，选用恰当的型号，达到使用温度不超过磁翻板液位计的标称温度；　b.在使用中，应对侧装式磁翻板液位计的使用情况（能否正常工作）进行随时观察，并注意记录介质的实际温度。
