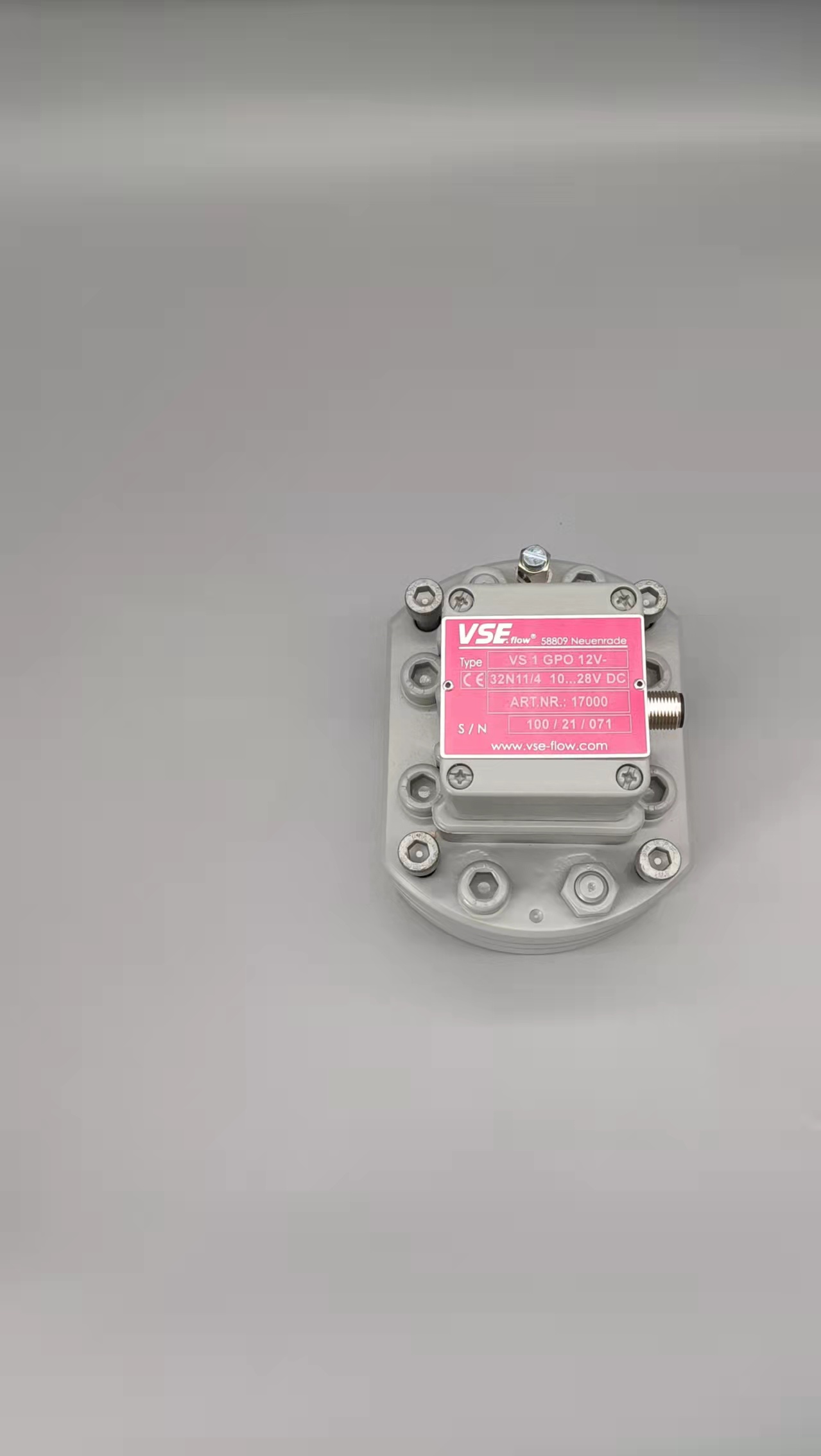

德国VSEAHM01流量计型号规格同时我们还经营：1、精确度　　一般说来，选用涡轮流量计主要是看中其高精确度。目前涡轮流量计的精确度大致为液体：国际市场为±0.15％R，±0.2％R,±0.5％R和±1％R，国内定型产品为±0.5％R和±1％R；气体：国际市场为±0.5％R和±1％R，国内为±1％R和±1.5％R，以上精确度指范围度为6：1或10：1。精确度除与本身产品质量有关外，还与使用条件密切相关。　　若缩小范围度可提高精确度；特别是作为标准表法流量标准装置的标准流量计，若定点使用，精确度可大为提高。　　流量计精确度愈高，对现场使用条件的变化就越敏感，要想保持其高精度，需要对仪表系数特别的处理。一种处理方法就是所谓仪表系数浮动处理法。即由现场以下条件实时进行处理：a）粘度受温度的影响；b）密度受压力、温度的影响；c）传感器信号冗余（一台传感器输出二个信号，监视其比值；d）系数的长期稳定性（采取控制图确定）等。　　对于贸易储运交接计量，常配备在线校验装置，以便定期进行校验。　　生产厂使用说明书列举的仪表精确度为基本误差，现场应估算附加误差，现场误差应为两者的合成。2、流量范围的选择　　涡轮流量计的流量范围的选择对其精确度及使用期限有较大的影响。一般在工作时最大流量相应的转速不宜过高。使用状况分连续工作和间歇工作两种，连续工作是指每天工作时间超过8小时，间歇工作是每天工作时间少于8小时。对于连续工作最大流量应选在仪表上限流量的较低处，而间歇工作可选在较高处。一般连续工作是将实际最大流量乘以1.4作为流量范围的上限流量，而间歇工作则乘以1.3。　　如果仪表口径与工艺管道通径不一致时，则应以异径管和等径直管改装管道。　　对于流速偏低的工艺管道，最小流量成为选择仪表口径首先要考虑的问题，通常以实际最小流量乘以0.8作为流量范围的下限流量，使其留有一定的裕量。若配有分段线性化功能的显示仪，在传感器流量下限值不能满足实际最小流量时，应要求生产厂在实际最小流量及其附近进行流量校验，将测得的仪表系数输入显示仪，这样就能既降低仪表的流量下限值，还能保持测量的精确度。3、精确度等级　　对于仪表精确度等级的要求要慎重，应该从经济角度来考虑，例如大口径输油（输气）管线的贸易结算仪表，经济上关系重大，在仪表上多投入是合算的。至于输送量不大或作为过程控制用只需中等精度水平即可，切忌盲目追求高精度。本安型防爆传感器适配安全栅型号及制造厂，核查防爆等级及批准文号等。若要显示质量流量（或标准状态下体积流量）要选配压力、温度传感器或密度仪表。涡轮流量计显示仪现已由以微处理器为基础可与上位计算机进行通信的流量计计算机所包括，该仪表在仪表功能及使用范围等都远超过老式涡轮流量显示仪。目前作为贸易计量的各类型流量计都趋向于配有直读式显示装置。不但有总量计量的显示，还可附加补偿器（一台功能齐全的流量计算机）输出远传信号。4、对流体的要求　　对流体的要求为洁净（或基本洁净）、单相或低粘度的，常用流体举例如下：一般流体，包括水、空气、氧气、高压氢气、牛奶、咖啡等；石油化工类：汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯、聚乙烯、苯乙烯、液化气、二氧化碳及天然气；化学溶液类：氨水、甲醇、盐水等；有机液体：酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等；无机液：甲醛、酢酸、苛性钠、二硫化碳等。对于腐蚀性介质，使用材质选择要注意，含杂质多及磨蚀性介质不推荐使用。5、对液体粘度的要求　　液体涡轮流量计为粘度敏感的流量计，当液体粘度增大时，仪表系数的线性区变窄，下限流量增大，当粘度增加到一定数值时，甚至无线性区域。螺旋叶片的情况比直叶片要好的多。　　对于液体,通常用水校验传感器,当精度为0.5级时,可在5×10-6mm2/s以下的液体而不必考虑粘度的影响。当流体粘度高于5×10-6mm2/s时，可用相当粘度的液体校验而不必作粘度修正。此外也可采取一些措施来补偿粘度的影响。如缩小使用范围度，提高流量下线值或仪表系数乘以雷诺数修正系数等。　　粘度对仪表系数的影响与传感器结构类型及参数口径大小等有关。有几种粘度对仪表系数影响的表示方法：仪表系数与雷诺数的关系，在几种粘度下，仪表系数与输出频率的关系和仪表系数与输出频率除以运动年度的比值的关系等等。这些资料有的生产厂准备有，但并非所有的生产厂都有这些资料。6、对气体密度的要求　　气体涡轮流量计主要考虑流体密度对仪表系数的影响，密度的影响主要在低流量区域，如图14所示。密度的增大（即压力增大）使特性曲线直线部分向下限流量区域拓展，传感器的范围度扩大，线性度改善。若气体涡轮流量计在常压的空气中校验使用时被测介质工作压力不一样，其下限流量由下式计算qvmin,qvamin-分别为压力p和压力pa（101.325kPa）下被测介质和空气的体积流量下限值，m3/h;p,pa-分别为工作压力（绝压）和大气压（101.325kPa）,kPa;d-被测介质的相对密度,无量纲。7、体积流量换算到质量流量　　涡轮流量计测量的是实际体积流量，无论物料平衡或能源计量，介须测量介质流量（即标准状态下的体积流量），这是应由下式进行换算　式中 qv，qvn－分别为工作状态和标准状态下的体积流量，m3/h；p，T，Z－分别为工作状态下绝对压力（Pa），热力学温度（K）和气体压缩系数；pn，Tn，Zn－分别为标准状态下绝对压力（Pa），热力学温度（K）和气体压缩系数；8、不宜选用涡轮流量计的场所含杂质多的流体，如循环冷却水、河水、排污水、燃油等；流量急剧变化的场所，如锅炉供水系统、有空气锤的供气系统等；测量液体时，管道压力不高而流量又较大，仪表下游侧压力可能接近饱和蒸汽压，有产生气穴的危险，如液氨从高位槽靠位能自由流出，在排放口处就不宜安装；电焊机、电动机、有触点的继电器等的附近，存在严重电磁干扰的场所；上下游直管段长度严重不足，如轮船的机舱内；锅炉自动供水系统如频繁地起泵和停泵，对叶轮造成冲击，使传感器很快损坏；有腐蚀性或磨蚀性介质选型时应慎重，宜与制造厂联系咨询。9、经济性　　选用涡轮流量计用于高精确度场合，其经济因素应多方面考虑。仪表的购置费只是费用的一部分，还应考虑以下几方面的开支：安装用辅助设备费（如消气器、过滤器等）或旁路支管包括阀门等；校验费，为了保持高精度必须经常校验，甚至在现场安装一套在线校验装置，其费用相当可观；维护费，涡轮流量计的易损件更换用，他是保持高性能必需的。在电磁流量计设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现仪表量程设置字样,按右键确认键确认进入仪表量程设置,输入20mA对应的最大流量值(输入量程值时可按▲键对光标处数字加1或用▼键对光标处数字减1,移位时要先按左键复合键再同时按▼键光标右移1位选数位或先按左键复合键再同时按▲键使光标左移1位选数位),最大流量值输入完后,按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数,按▲键.)(分体式仪表中若口径与量程选择不当屏幕下行将出现“错误”字样提示用户)　　在电磁流量计设定状态下(如何进入设定状态请参照前述操作)用▲或▼键上下翻屏查找,直到屏幕出现流量方向选择字样,按右键确认键确认进入流量方向选择设置,再用上键▲选择正向或反向按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。(注:改变正负号也可改变接线,将信号线正负调换,还可以将传感器调换安装方向.)德国VSEAHM01流量计型号规格  很多天然气用气小户,其用气特点为:瞬时流量较小或流量波动幅度较大.旋进漩涡流量计可作为用气小户交接计量的首选。下面是直接影响旋进漩涡流量计准确度的常见因素:(1)旋进漩涡流量计是通过测量漩涡频率来计量流量的，流量计前有节流件。节流件会对气流产生扰动，比如流量计前安装调压阀致使计量值波动较大，将调节阀装到流量计后面后,流量就平稳很多。(2)用旋进旋涡流量计计量气井气或油井伴生气这些未经处理的天然气时，由于气中带液较多，对传感器的冲击腐蚀作用较强,容易造成损坏或磨损.另操作不当还会造成部件损坏,比如开关阀门过猛，,打坏旋涡发生体等。(3)应安装适合流量范围的流量计以满足上限流量和下限流量的使用。对有条件的用户可装大.小口径两台流量计,随供气大小倒换使用。(4)计量不准.难以发现。由于旋进漩涡流量计不像孔板流量计那样，各个测量部件都可以通过检查判断故障，旋进漩涡流量计在一体化设计、维护量低的优势下同时存在故障难以判断的弊端。在不知道用户具体用气量.流量计上压力、温度显示正确的情况下，很难判断流量计上所显示气量的准确性,只能到检定部门用标准装置进行检测判断。有厂曾出现流量计已经不准而未及时发现的情况，这种情况很容易产生计量纠纷。涡街流量计是依据流体力学振动现象中振动频率与流速的对应关系工作。它对管道流速分布畸变、流动脉动及旋转流十分敏感，同时由于其感.测元件为压电晶体，各种机械振动对输出信号干扰较大,仅表抗振性差。因此现场安装条件要求较高。  为了达到测量精度，涡街流量计必须保证一定的前后直管段,并尽量避免在靠近调节阀、半开阀和.截止阀后安装流量计;测压点和测温点应分别在下游侧距流量计中心线3.5D~5.5D和6D-8D;。  涡街流量计的表体安装不良，如接管偏大、偏小、偏移有台阶)或垫片突入管道都会引起测量误差。配管内径一般应等于或略大于流量计的内径。如配管的实际内径略小于流量计的内径5%以内),虽不会影响仅表的固有K系数，但因流通面积突变引起表观流速变化而产生附加测量误差，这可以通过修正K系数来补偿。修正后的仪表系数为K"=K（D2/D1）2式中:Dt-仪表实际内径;D2-配管实际内径。  当测量容易汽化的液体或工作条件接近临界状态的液体时,为防止气穴现象出现，设计安装时必须确认管道内的最低压力P'，这样才能保证涡街流量计正常工作。p由下式计算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道内流体绝对压力，MPa;△p-流体在.发生体前后的压差，MPa;po-在工作温度下流体的饱和蒸汽压，MPa;ρ--工作条件下流体的密度，kg/m³，V-流动流体的流速,m/s.仪表使用中还要注意以下问题:①安装涡街流量计的位置要远离动力设备和变化频繁的阀门，如管线振动较大，应在流量计前、后2D处加装固定支架以咸振;②如管道流体的流速不稳，可考虑在管线上增加稳压装置或整流器来消除流速分布的不均匀现象;③由于压电晶体的灵敏度随温度升高而大幅度下降，应避免在测量高温介质（≤250℃),特别是高低温频繁变化的介质中使用;④流量计的安装位置应避开较强的热源、电场及磁场,尽量选择较好的工作环境德国VSEAHM01流量计型号规格电磁流量计传感器得到的测量信号很弱，一般为微伏、毫伏级别，要进行精确测量就需要对其进行放大处理。前置放大电路的作用就是把传感器得到的微弱的流量信号放大，同时还可以抑制变送器两电极对地之间存在的同相干扰。前面提到放大电路输入阻抗Ri和信号源内阻R5组成分压电路如图2.10。 　　为了降低电磁流量计信号源内阻的影响，放大电路要采用高输入阻抗。同时为了解决供电电源干扰耦合到输入回路所带来的工频干扰以及励磁磁场的交变变化所产生的其它干扰(共模干扰)，我们采用差分电路来减少共模干扰的影响。线路如图2.11该电路特点是一个差分电路，只对两信号差值进行放大，它的差分能力用抑制比来表示。两个输入对地电位相异时的增益和电位相同时的增益之比即称为“抑制比"，理想上抑制比可以无穷大。这样我们就能用这个电路测量传感器两个电极之间的电位，这样两电极对地的干扰电压(同相干扰)可以在放大时受到抑制。综合起来，此电路具有放大放大差模信号、抑制共模信号、输入阻抗高、输出阻抗低、失调小、温漂小、线性好和增益稳定可调等优点。 　　电磁流量计电路由三个放大器组成A1、A2、R1、R2和RG组成的第一级放大电路为同相放大电路，该电路实际是两电压跟随器，它们两个反相端由恐相连，具有非常高的输入阻抗，适合放大微信号；R3、R4、R5、R6和A3组成第二级基本差动放大器，它可以消除第一级的共模信号，整个电路通过对RG的改变来调整放大倍数。　　按照差模和共模输入的定义，可将VI1和VI2表示为： 　　令运算放大器A1、A2、A3的输入失调电压分别为VI01、VI02、VI03，A1和A2相互失调电压为VI0，失调电流为VI0；其中VI0=VI01-VI02,这样简化得到图2.12。1、孔板流量计计量天然气的优势分析1)孔板流量计的结构组成比较简单，性能稳定可靠，节流装置运行稳定安全，整体使用寿命较长，且成本较为低廉，综合效益优势突出，校验检测质量合格。2)孔板流量计能够使区域性液体流动速度增加，降低静压力标准，产生压差，通过对压差进行测量的方式来评估待测定区域内流体流量的大小，故而测量精度较高，误差小。3)孔板流量计生产制造过程当中的相关检测件以及差压显示仪表能够由不同的生产厂家进行生产制造与供货，具有专业化、规模化生产的价值与潜力。4)由于孔板流量计在作用于天然气计量的过程当中,标准节流件为全世界通用，且有大量的国家、国际、行业标准作为支持，实际应用中不需要进行实流校准，操作步骤简单，质量控制可靠,且数据精度有所保障。2、孔板流量计计量天然气的误差消除1)要求从设计安装的角度入手,重视对孔板流量计作业质量的严格控制。当前我国存在大量标准的孔板流量计安装操作规范，当中对孔板流量计在安装过程当中的各项技术指标进行了详细、精确的规定。同时,安装期间还要求根据孔板前阻力件的结构形式，对应配置长度符合要求的直管段,工程实践中同时要求，直管段长度应当挖制在≥30d单位以上。若受客观环境条件影响，无法满足这一一要求，则需要在直管段上通过增设整流器装置的方式缩短安装长度。安装期间，还要求对孔板流量计入口端相对于管道线的方位进行控制，垂直角度90.0°进行控制，偏差应当严格控制在±1.0°范围之内。2)要求从应用维护的角度入手,重视对脉动流的消除与控制。为了最大限度的消除孔板流量计作业期间的脉动流，需要将天然气当中的水分最大限度的从管线中脱出出来，具体的技 术措施为:管道低处安装分液器,消除管线内部所累积的积液。与此同时，还需要在确保孔板流量计自身计量性能的基础之上，合理控制测量管道内部内径参数,同时合理提高管道差压取值标准。除此以外,还可以在测量点以前的入口端增设调压阀部件,使孔板流量计计量期间的输出压力能够取值比较稳定。相同类型的方法还有:将缓冲罐加装在测量管道以前位置,使气体能量能够得到及时的储存与释放,达到对抗差压波动的目的，避免天然气计量作业期间，脉动现象对计量精度所产生的不良影响。蒸汽流量测量从测量技术上分为两类:一类为过热蒸汽和高干度(干度x=0.9以上)的饱和蒸汽;另一类为低干度饱和蒸汽.前一类可以作为单相流体处理,而后一类则为两相流。由于目前所有的流量计只适用于单相流体,因此,低干度饱和蒸汽尚需进行深入研究。　　常用的流量计有： 差压式流量计。该流量计目 前仍是测量蒸汽流量的主要仪表,为适应需要在技术上也有了新的发展.比如把节流装置. 差压变送器及三阀组组成一体式节流流量计，该流量计解决了差压信号管路易出故障的缺点.还有采用定值节流件,用标准喷嘴代替标准孔板,因为喷嘴和孔板相比较,喷嘴的流出系数稳定，不会因为边缘锐角变钝使流出系数发生变化,压损也比孔板低,一般在同样流量及值(孔板孔径与管道直径之比)时,压损为孔板的 30%～50%。　　涡街流量计测量中温,即 200℃以下应用于蒸汽测量已趋于成熟,是目 前用于蒸汽测量的常规流量计.但是,应注意低干度介质将使其仪表系数偏离检测值而增大测量误差。　　均速管流量计.分流旋翼式流量计一般在准确度要求不太高的内部管理分配上应用,主要是因为使用方便,价格便宜.通常适用于中小流量蒸汽的测量。　　应变式新型靶式流量计,其结构由测量管.靶板.力传感器. 信号处理单元组成.力传感器为应变计式传感器,信号处理显示可以就地直读显示或输出标准信号.力传感器由筒式弹性体和力应变片组成,可以是内贴式和外贴式两种.当弹性体在力作用下发生形变时,它破坏了由力应变片组成的电桥的平衡,产生与流量成平方关系的电信号.其工作原理是在恒定截面直管段中设置—个与流束方向相垂直的靶板,流体沿靶板周围通过时,靶板受到推力的作用,推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内,流过流量计的流量与靶板受到的力成正比.靶板所受的力由力传感器检出。　　靶板受力经力转换器转变成电流信号(4～20)mA或气压信号(20~100)kPa输出,输出信号与流量的关系可根据计算公式确定.这种应变式新型靶式流量计在蒸汽测量中具有比较优越的应用前景,适用于中小流量蒸汽的测量。电磁流量计是灌浆过程的主要工艺流程，为在施工中进行有效的控制，需对施工过程中的水和水泥浆液进行计量和控制。  钻孔、洗孔:灌浆施工首先要在岩层中自上而下分段进.行钻孔，待单孔终孔，用大量清水洗孔，至回水变清，无流量测量点，故不展开讨论。  简易压水试验:洗孔结束，下孔口管，密封孔口，以设计要求的压力向孔内送水，测定其相应的流量值，并据此计算岩体的透水率。计算结果关系到岩体渗透特性的评价以及灌浆成果资料整理。这一-测量点是十分重要和敏感的，准确是首要指标，水有一-定的电导率，满足电磁流量计的测量要求，需要重点考虑的是电磁流量计的口径，因为压水试验和灌浆用的是相同的电磁流量计. 灌浆:压水试验后,灌浆泵将一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥浆液压送到孔中，--部分进入裂隙而扩散,余下的浆液经回浆管返出孔外,流回到浆液搅拌机中,在规定的压力下,当注入率不大于0.4L/min时,继续灌注30min;或不大于1L/min,继续灌注60min,灌浆可以结束。每台钻孔设备都需要两台电磁流量计分别记录进、返浆流量,灌浆量就等于进浆量减去返浆量,现场管线与电磁流量计安装布置见图3。  由于现场灌浆泵泵量多为6m³/h(100L/min),故电磁流量计的量程选为100L/min,由电磁流量计的测量原理可知[4],其流速的下限由.同噪声或偏移的信噪比S/N(信号与噪声)来决定，上限则由测量管内衬里的磨损和配管的经济速度等来决定印。由于水泥浆液中带有水泥固体颗粒,考虑到对电磁流量计衬里和电极的磨损，选用流速≤5m/s,另一方面水泥浆液又具有易粘附、沉淀、结垢的特性,故电磁流量计测量管内的流速应不低于0.5m/s,以起到对电极和内衬的自清扫作用。一般当测量管内实际流速<0.1m/s时,感应电动势已变得十分微弱(零点几μV~几μV),此时噪声.的影响逐步变为主导,甚至淹没信号电动势4],由流速与相对误差的关系图(图4)可知，为了保证仪表的检测精度,流速应大于0.5m/s.故推荐使用流速范围为0.5~5m/s.  灌浆施工时吸浆量大小一般在0~100L/min,进、返浆,上电磁流量计相应的流量范围为30~100L/min,从流量、流速与口径三者关系表(表1)可知:电磁流量计口径选择DN25比较合适。DN25的测量范围是14.72~147.18L/min,同时DN25和现场灌浆管道口径一致,配套安装时,不需要变径。同时电磁流量计的时间常数也应该设置小一些,一般在1~3s,以提高测量的灵敏度。  封孔:待灌浆结束后,按照施工技术要求压浆封孔,无流量测量点,故不展开讨论。
